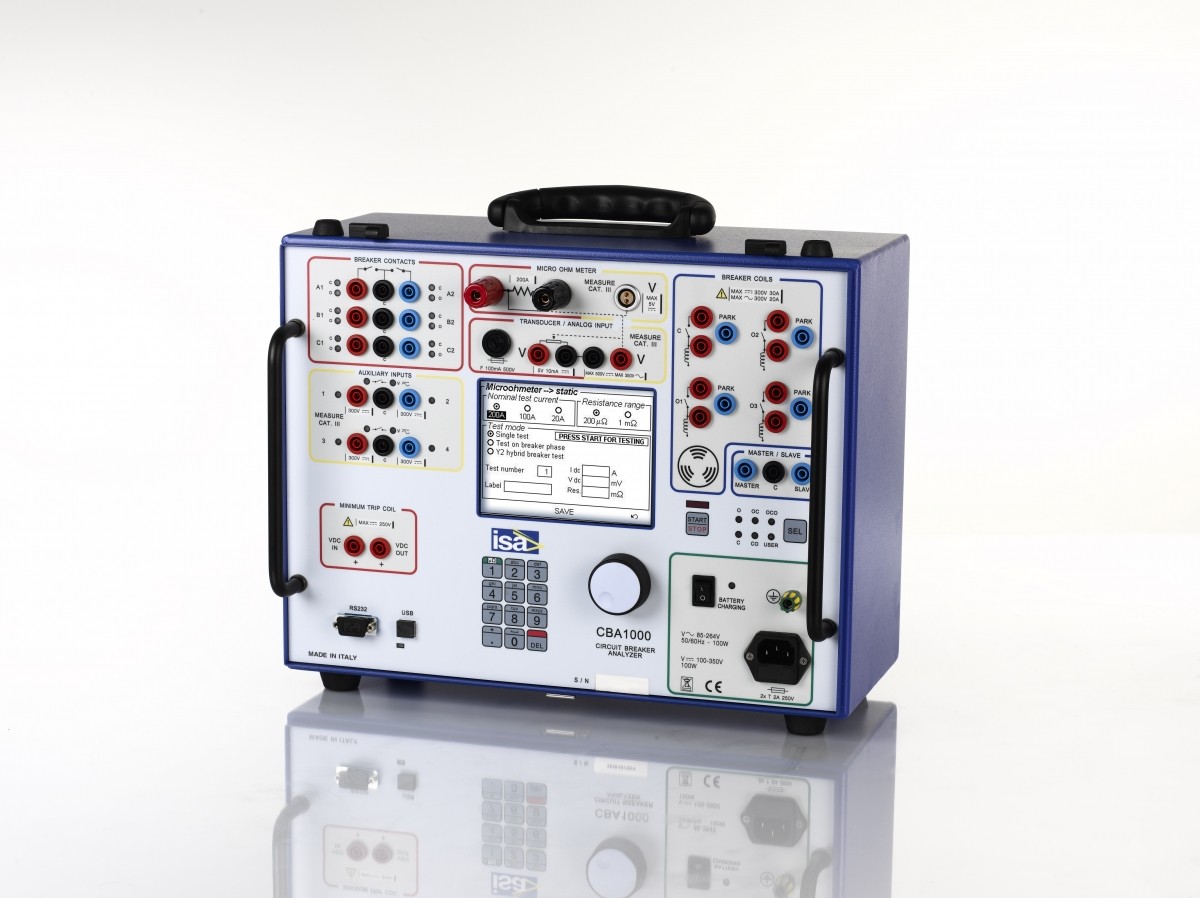

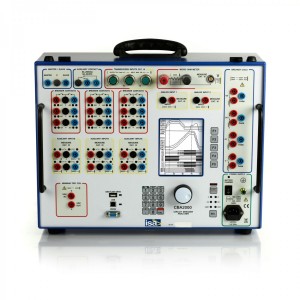

CBA-1000 Прибор проверки высоковольтных выключателей

    Система для контроля основных параметров выключателя среднего и высокого класса напряжения. Установка может проверять масленые, элегазовые и вакуумные выключатели в трехфазном режиме с одним и двумя разрывами на фазу. Также в прибор может быть встроен микроомметр, что исключает необходимость использования отдельного прибора.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    • Госреестр РФ:  56469-14 до 2023 г.
    Описание

    Установка CBA-1000 предназначена для контроля состояния выключателей среднего и высокого класса напряжения. С помощью нее можно проверить следующие параметры выключателя:

    • временные характеристики главных и вспомогательных контактов,
    • токи электромагнитов включения и отключения,
    • скоростные параметры и параметры хода контактов,
    • сопротивление контактов в статическом и динамическом режимах и проверку срабатывания выключателя на пониженном напряжении.

    Установка CBA-1000 может проверять масленые, элегазовые и вакуумные выключатели.

    При помощи дополнительный опции временные характеристики можно измерить на заземленном с обеих сторон  выключателе, что обеспечивает безопасность оператора и сохранность прибора.

    Установка CBA -1000   работает от аккумулятора и от сети. Имеет большой ЖК дисплей, на котором можно проводить оценку и анализ результатов. Результаты испытаний сохраняются во внутренней памяти прибора.

    Управление прибором осуществляется как автономно, так и с помощью компьютера через бесплатное специализированное программное обеспечение TDMS. Результаты можно распечатать на встроенном или внутреннем принтере.

    Программное обеспечение TDMS позволяет заранее определить план испытаний, провести анализ результатов тестирования и сформировать протокол. Программа совместима со всеми испытательными установками ISA. Схемотехнические решения, применяемые в CBA-1000, предназначены для безопасной и надежной работы в условиях неблагоприятной электромагнитной обстановки подстанций и электростанций среднего и высокого напряжения.

    Прибор CBA-1000  в базовой комплектации весит всего 10кг, а с встроенным микроомметром - 11кг.  По желанию заказчика поставляется в ударопрочном пластиковом кейсе.

     Функциональные особенности:

    • 16 временных каналов
    • Проверка выключателей с двумя разрывами на фазу в трехфазном режиме
    • Встроенный микроомметр 200А
    • Встроенная память
    • Большой ЖК-дисплей
    • Анализ результатов на дисплее
    • Проверка выключателей с двухсторонним заземлением
    • Возможность подключения датчика элегаза или линейного/углового перемещения
    • Бесплатное программное обеспечение
    Технические характеристики

    Управление электромагнитами

    Количество каналов 2 канала (управление одним электромагнитом отключения и одним электромагнитом включения) или 4 канала по дополнительному заказу (управление тремя электромагнитами отключения и одним электромагнитом включения)
    Максимальное напряжение 300В DC / 300В АС
    Максимальный ток 30А DC / 20А АС
    Погрешность измерения времени 50 мкс
    Диапазон измерения тока электромагнитов 2.5А, 10А, 25A
    Погрешность измерения тока 0.5% от измеренного значения
    и ±0.1% от диапазона

    Контроль основных контактов

    Количество 6 основных контактов (2 разрыва на фазу) с возможностью проверки шунтирующих сопротивлений / 4 опция
    Диапазон сопротивлений шунтирующих резисторов 25 Ом - 10 кОм
    Испытательное напряжение 24 В
    Испытательный ток 50 мA

    Контроль вспомогательных контактов

    Количество 4 вспомогательных контакта (разделены на 2 группы по 2 входа в каждой)
    Испытательное напряжение «сухой» контакт 24В, контакт 20-300В
    Испытательный ток

    2 мА

    Частота дискретизации 20кГц - 10кГц - 5 кГц - 2кГц - 1кГц - 500Гц - 200Гц -100Гц, 50 Гц и 20 Гц - по выбору пользователя
    Погрешность измерения времени 100 мкс ± 0.025% от диапазона при частоте 20 кГц
    Длительность записи 1000 с

    Аналоговые входы

    Количество 4 (2 для измерения токов катушек включения и отключения; 1 для измерения сопротивления в статическом и динамическом режима, 1 для контроля рабочего хода и скорости)
    Диапазон входных напряжений ± 5 В ± 5В, ± 50В, ± 500В
    Разрешение измерений

    16 бит

    Программируемые тестовые последовательности

    Циклы включения и отключения Отключить; Включить;  Отключить - Включить; Включить - Отключить;
    Отключить - Включить - Отключить; Заданная пользователем.

    Измерение сопротивления в статическом и динамическом режимах (опция)

    Испытательный ток (DC) 200 A, 100 A или 20 A
    Диапазон измерения сопротивления контактов 200 мкОм, 1 мОм, 10 мОм или 100 мОм по выбору
    Разрешение 1 мкОм, 10 мкОм, 100 мкОм
    Погрешность 1% от измеренного значения
    ± 0.2% от диапазона

    Проверка минимального напряжения срабатывания

    Пороговое значение напряжения 250 В макс. и 70 В макс.
    Максимальный ток 4 A(250 В); 10 A (70 В)
    Максимальное регулируемое напряжение до 50% от номинального

    Внешний или внутренний принтер (опция)

    Внутренний термографический принтер с лентой (ширина ленты 58 мм)
    Внешний SEIKO DPV-414, 112 мм
    Графический дисплей Область просмотра 122 x 92 мм

    Управление

    Локальное С помощью многофункциональной вращающейся кнопки и клавиатуры (12 клавиш)
    Через ПК С помощью программного обеспечения, при подключении к ПК
    Программное обеспечение TDMS
    Интерфейсы связи с ПК Два интерфейса связи: USB и RS232

    Память

    Внутренняя память 128 Мбайт или 250 результатов

    Питание

    Внешнее питание 85-265 В при частоте 50-60 Гц
    100-350 В пост
    Внутреннее питание Встроенный аккумулятор, NiMh

    Масса и габариты

    Масса 10 кг (с опцией микроомметра 11 кг)
    Габаритные размеры 400 мм (В) х 300 мм (Ш) х 240 мм (Г)
    Стандартная комплектация
    • Прибор CBA-1000
    • Набор кабелей в сумке
    • Сетевой кабель
    • Кабель RS-232
    • Кабель USB
    • Запасные плавкие предохранители
    • Программное обеспечение TDMS
    • Руководство по эксплуатации
    • Гарантийный талон

    Дополнительная комплектация

    • Встроенный микроомметр 200 A
    • Проверка минимального напряжения срабатывания.
    • Внутренний принтер: установка CBA1000

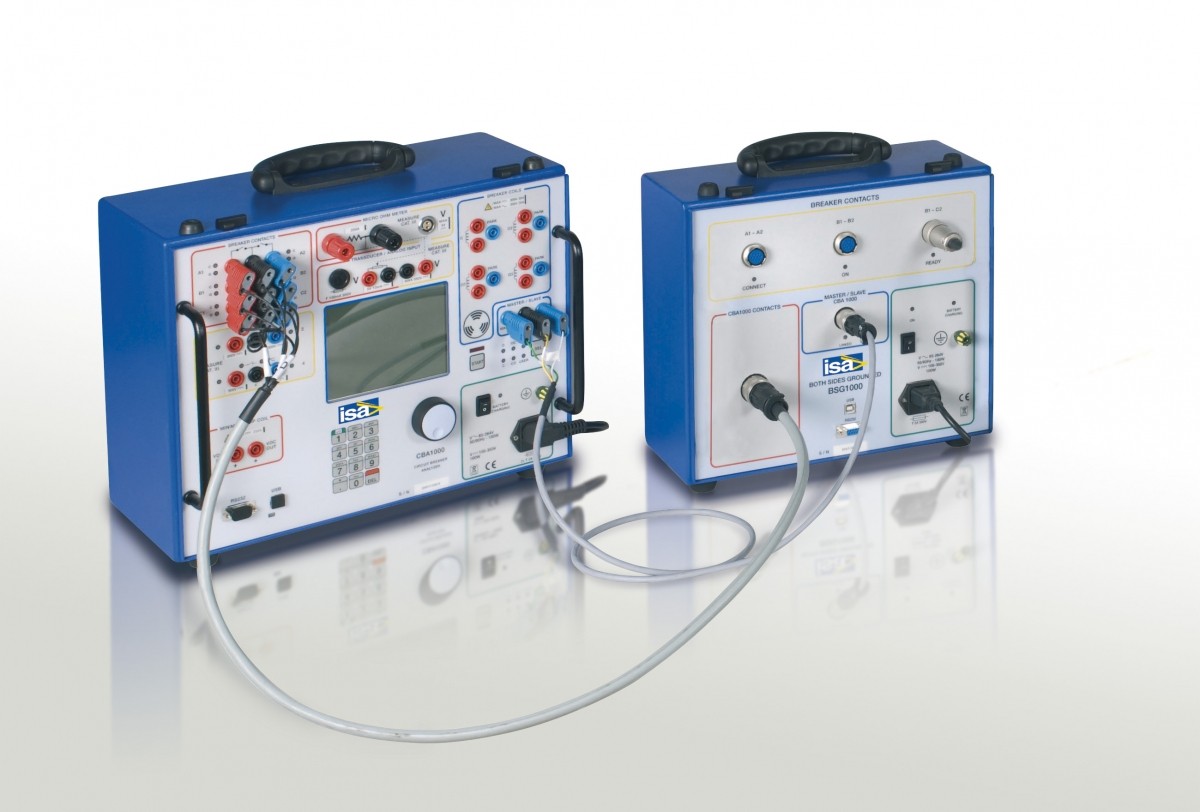

    • BSG1000 – внешний модуль двустороннего заземления
    • Датчики линейного перемещения
    • Датчики углового перемещения
    • Транспортный кейс
    • Универсальный набор установки датчиков
    • Внешний принтер
