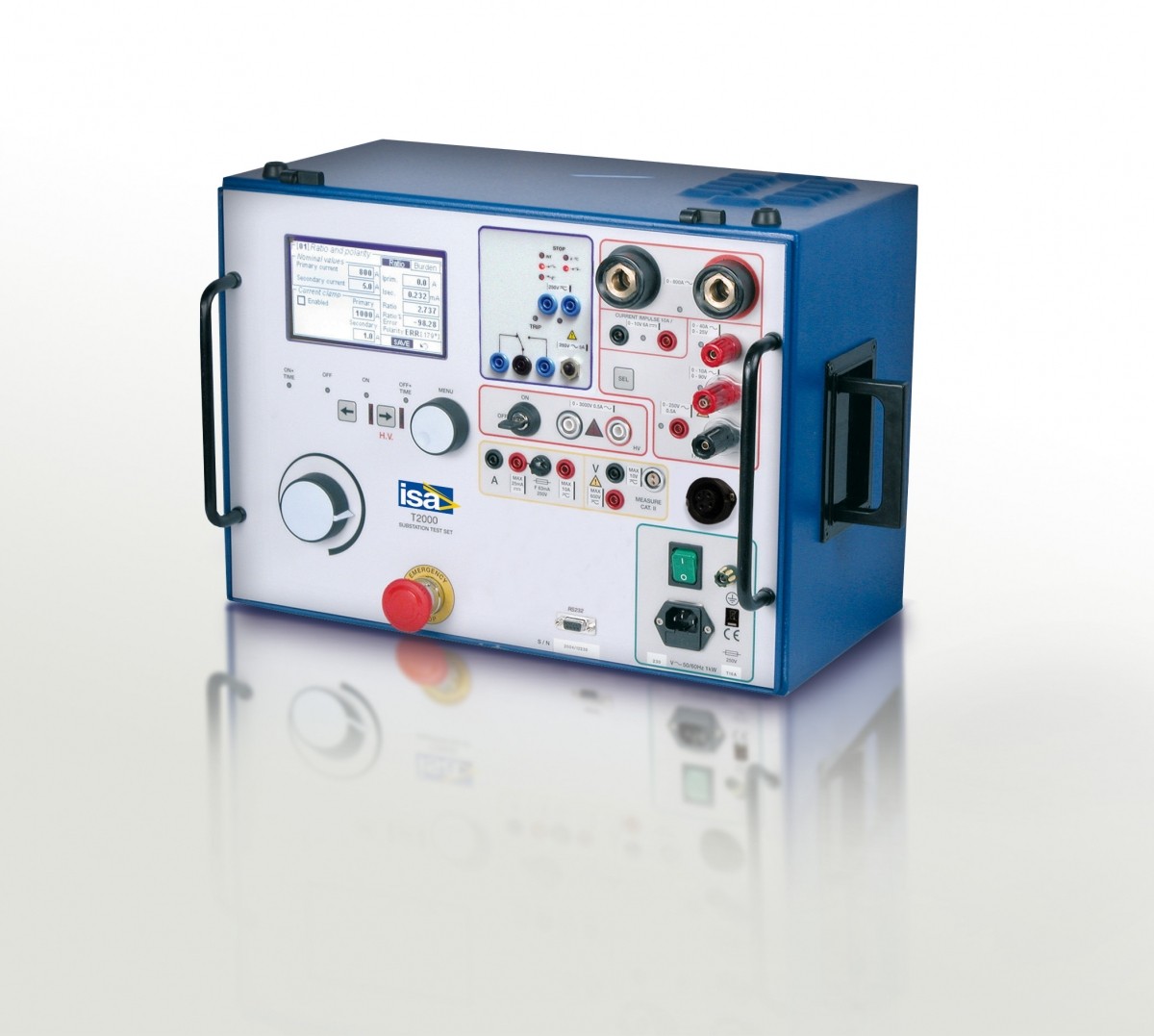

T-2000 Прибор проверки трансформаторов тока и напряжения

    Многофункциональная система для проверки трансформаторов тока (ТТ), трансформаторов напряжения (ТН), силовых трансформаторов, максимальных токовых защит, счетчиков электроэнергии, преобразователей и сетей заземления. T-2000 позволяет проводить проверки в полуавтоматическом режиме, что значительно сокращает время испытаний и предотвращает ошибки.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    • Госреестр РФ:  56375-14
    Описание

    Прибор Т-2000 предназначен для проверки трансформаторов тока (ТТ), трансформаторов напряжения (ТН), силовых трансформаторов, максимальных токовых защит, счетчиков электроэнергии, преобразователей и сетей заземления.

    Испытательная система T-2000 включает в себя один основной генератор, имеющий 6 выходов: сильноточный переменного тока (до 800 А), слаботочный переменного тока (до 60 А), слаботочный постоянного тока (до 6 А), импульсного тока (до 10 А), высоковольтный переменного напряжения (до 3000 В), низковольтный переменного напряжения (250 В). Все выходы являются регулируемыми и имеют собственные измерители.

    Проверки параметров проводятся в полуавтоматическом режиме. Оператор выбирает тип проверки, используемые выходы и контролирует выходные величины. Прибор, в свою очередь, измеряет выходные и входные величины и рассчитывает косвенные параметры, такие как коэффициент трансформации, сопротивление, точка перегиба при снятии вольтамперной характеристики

    Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим МЕНЮ, с помощью которого можно контролировать все функции прибора.

    Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Программа TDMS доступна полностью на русском языке, она позволяет при помощи графического пользовательского интерфейса контролировать настройку Т-2000, выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в различные форматы.

    Дополнительно к прибору T-2000 могут быть поставлены различные опции, которые расширяют функционал прибора.

    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ Т-2000

    Трансформаторы тока ( ТТ )
    • Коэффициент трансформации (режим тока);
    • Сопротивление нагрузки вторичной стороны;
    • Характеристика намагничивания (ВАХ);
    • Сопротивление обмотки ;
    • Испытание повышенным напряжением вторичных цепей;
    • Полярность по импульсам тока;
    • Коэффициент трансформации (режим напряжения).
    Трансформаторы напряжения (ТН )
    • Коэффициент трансформации и полярность
    • Сопротивление нагрузки вторичной стороны
    • Коэфф. трансформации электронных трансформаторов
    • Испытание повышенным напряжением вторичных цепей
    • ТМЗ вторичной стороны
    Силовые трансформаторы (СТ)
    • Коэффициент трансформации
    • Сопротивление обмоток постоянному току
    Устройства заземления (УЗ)
    • Сопротивление заземления
    • Удельное сопротивление грунта
    Технические характеристики

    Основное предназначение

    ТТ, ТН, СТ

    Связь с ПК

    RS-232

    Графический дисплей

    ЖК дисплей FSTN; чернобелый, 240x128 точек; размер - 135x80 мм

    Локальная память для хранения результатов

    500 результатов

    Внешнее ПО для загрузки условий проверки и анализа результатов

    TDMS

    Количество генераторов, шт.

    3

    Количество дискретных входов, шт.

    2

    Количество контактных выходов, шт.

    1

    Возможность установки порога чувствительности дискретных входов

    есть

    Возможность синхронизации приборов для получения трехфазной системы

    есть

    Возможность проверки в циклах АПВ

    есть

    Номинальные значения балластных резисторов, Ом

    1000; 2200

    Основной генератор

    Сильноточный выход переменного тока

    Максимальный выходной ток, А

    800

    Номинальная выходная мощность, ВА

    600

    Максимальная выходная мощность, ВА

    2000

    Слаботочный выход переменного тока

    Максимальный выходной ток, А

    60

    Максимальная выходная мощность, ВА

    1000

    Слаботочный выход постоянного тока

    Максимальный выходной ток, А

    6

    Максимальный ток в режиме импульсов тока, А

    10

    Высоковольтный выход переменного напряжения

    Максимальное выходное напряжение, В

    1200 или 3000

    Максимальная мощность, ВА

    1500

    Низковольтный выход переменного напряжения

    Максимальное выходное напряжение, В

    250

    Максимальная выходная мощность, ВА

    250

    Измеритель

    Основная относительная погрешность измерения переменного напряжения, %

    0,5

    Основная относительная погрешность измерения постоянного напряжения, %

    0,5

    Основная относительная погрешность измерения тока, %

    0,5

    Абсолютная погрешность измерения фазового угла, град.

    1 ±1ед.мл.разр.

    Абсолютная погрешность измерения частоты, мГц:

    - на частоте 50 Гц

    - на верхнем пределе частотного диапазона

    1

    10

    Возможность расчета производных величин по генераторным выходам (cos ϕ, Z, R, X, P, Q… )

    есть

    Возможность расчета производных величин по измерительным входам (cos ϕ, Z, R, X, P, Q… )

    есть

    Возможность индикации в I/Iном, U/Uном

    есть

    Секундомер

    Абсолютная погрешность измерения времени, мс:

    - от 0 до 9,999с

    - от 10 до 99,99с

    - от 100 до 999,9с

    - от 1000 до 9999с


    1

    10

    100

    1000

    Возможность индикации времени в периодах промышленной частоты

    есть

    Прочие параметры

    Диапазон рабочих температур, °С

    от -10 до +50

    Напряжение электропитания (1 фаз., 50 Гц), В

    220 ± 15%

    Масса

    34

    Стандартная комплектация:
    • Прибор T-2000
    • Комплект испытательных кабелей;
    • Кабель питания;
    • Кабель заземления;
    • Кабели RS232
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»
    • Свидетельство о первичной поверке

    Дополнительная комплектация:

    • Алюминиевый транспортировочный кейс
    • Высокопрочный транспортировочный кейс Discovery (пластик)
    • Токоизмерительные клещи 1/1000, макс. 100A - Ø 12 мм
    • Внешнее термографическое печатающее устройство 4.5 дюйма
    • Внешний модуль постоянного тока High I DC 400 A
    • Сканирующая головка SH-2003 для проверки счетчиков
    • Модернизированный нагрузочный трансформатор тока до 2000А
    • Модернизированный нагрузочный трансформатор тока до 3000А
    • Модернизированный нагрузочный трансформатор тока до 4000А
    • Комплект для измерения сопротивления заземляющих устройств и определения удельного сопротивления грунта
    • Фильтр тока FT-1000
    • Модуль для обеспечения безопасности при измерении полного сопротивления линии
