Функциональные особенности

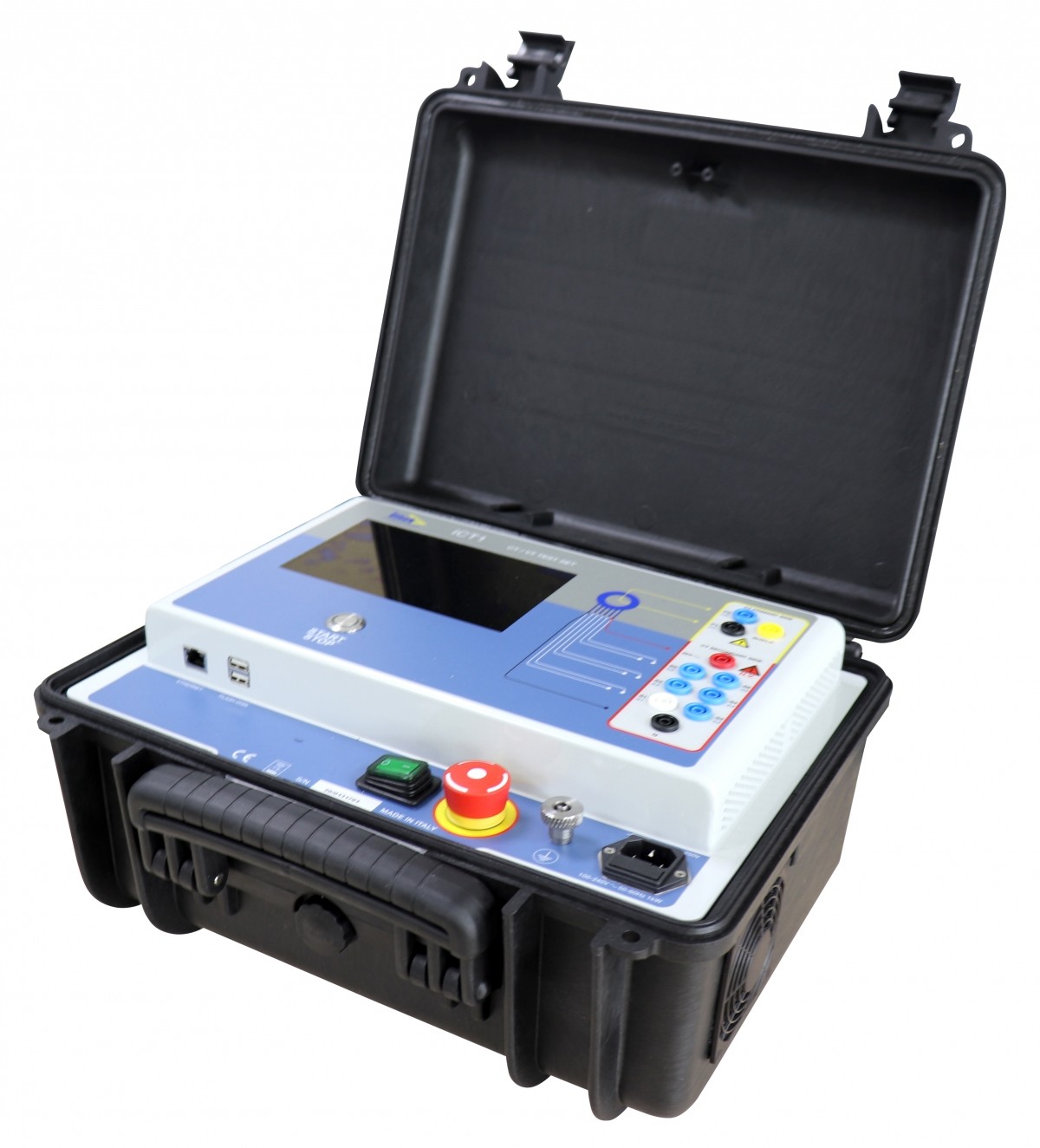

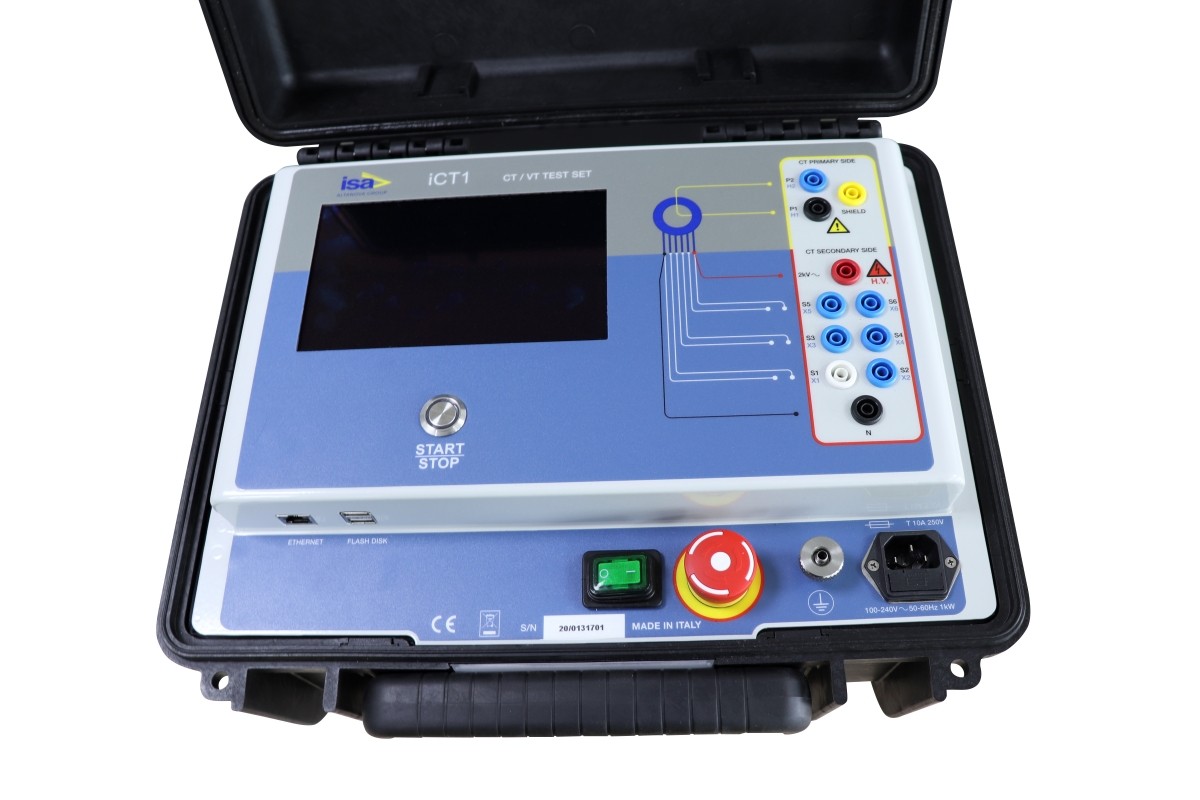

Предназначен для испытания трансформаторов тока, напряжения и комбинированных трансформаторов.
Экономия времени - одно подключение для проведения всех испытаний.
Проведение всех основных испытаний:
измерение коэффициента трансформации и фазового угла,
снятие вольт-амперной характеристики,
измерение сопротивления, погрешности и нагрузки.
Подключение до 5 ответвлений трансформатора тока.
Возможность измерения ВАХ ТТ с напряжением насыщения до 2 кВ и до 30 кВ с использованием метода постоянного напряжения.
Встроенная система размагничивания.
Функция "Определение ТТ" - возможность определения паспортных данных ТТ.
Легкий и компактный.
Запатентованная технология.
Основной генератор имеет 5 выходов:
Выход высокого переменного напряжения.
Выход низкого переменного тока.
Выход постоянного напряжения.
Выход низкого переменного напряжения.
Выход низкого напряжения для ВАХ методом постоянного напряжения.
Другие особенности основного генератора
| Элемент | Характеристики |
|
Выход высокого переменного напряжения |
|
| Максимальное напряжение, кВ |
2(iCT1 Standard) |
| Максимальный ток, А | 1 |
|
Выход низкого переменного тока |
|
| Выходной ток можно регулировать вручную с передней панели прибора | |
| Iмакс. | 6 A АС |
| Vмакс. | 100 В АС |
| Максимальная мощность, ВА | 200 |
| Выход низкого постоянного тока |
|
| Выходной ток можно регулировать вручную с передней панели прибора | |
| Iмакс. | 6 A DC |
| Vмакс. | 30 В DC |
| Максимальная мощность, Вт | 180 |
| Выход низкого переменного напряжения | |
| Максимальное выходное напряжение, В | 180 АС |
| Максимальный выходной ток, А | 3,5 АС |
|
Максимальная выходная мощность, ВА: - питание 230 В - питание 110 В |
400 (при cosφ < 0,225) 350 (при cosφ < 0,175) |
| Выход низкого напряжения для ВАХ методом постоянного напряжения (для iCT1 Advance) | |
| Максимальное выходное напряжение, В | 200 DC |
| Максимальный выходной ток, А | 2 (rms), 15 (пиковое) |
| Выходная частота | |
| Диапазон, Гц | 15 - 400 |
|
Разрешение, мГц |
10 |
| Погрешность |
< 100 ppM; выходное напряжение > 200 В |
|
Другие характеристики |
|
| Потребляемая мощность, кВт |
Менее 1 |
| Габаритные размеры, мм |
410(В) x 340(Ш) x 205(Г) |
| Масса, кг |
16 |
| Параметр | Разрешение | Типичная погрешность | Гарантированная погрешность |
| Переменный ток |
|||
| - 10 А - 1 А - 0,1 А |
1 мА 0,1 мА 0,01 мА |
± 0,025 % изм ± 0,025 % диап | ±0,05 % изм ± 0,1 % диап ±0,1 % изм ± 0,05 % диап ±0,15 % изм ± 0,05 % диап |
| Постоянный ток |
|||
| - 15 А - 1,5 А - 0,15 А |
1 мА 0,1 мА 0,01 мА |
± 0,025 % изм ± 0,025 % диап | ± 0,05 % изм ± 0,05 % диап |
| Переменное напряжение первичной стороны |
|||
| - 300 В - 30 В - 3 В - 300 мВ |
15 мВ 1,5 мВ 0,15 мВ 0,015 мВ |
± 0,02 % изм ± 0,02 % диап | ± 0,05 % изм ± 0,05 % диап |
| Переменное напряжение вторичной стороны |
|||
| - 2 100 В - 200 В - 20 В - 2 В |
100 мВ 10 мВ 1 мВ 100 мкВ |
± 0,02 % изм ± 0,02 % диап | ± 0,05 % изм ± 0,05 % диап |
| Постоянное напряжение |
|||
| - 200 В - 20 В - 2 В - 200 мВ - 20 мВ |
10 мВ 1 мВ 100 мкВ 10 мкВ 1 мкВ |
± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,05 % изм ± 0,05 % диап |
± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,1 % изм ± 0,1 % диап |
