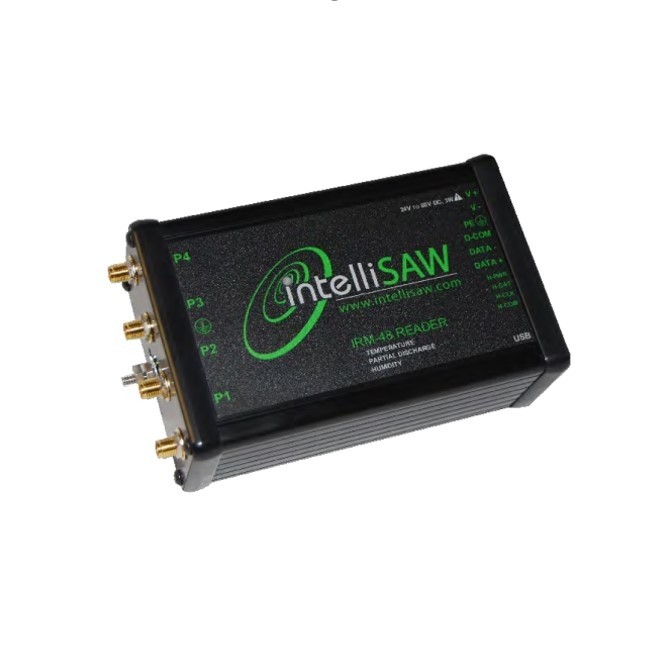

IRM READER – Модуль сбора данных системы мониторинга среднего напряжения IntelliSAW

    Модуль IRM Reader предназначен для получения информации с датчиков и радиоинтерфейсов для передачи их в модуль CAM-5 в составле системы мониторинга среднего оборудования IntelliSAW. Подключается от 1 до 9 к CAM-5 или интегрируется в существующую SCADA.
    • Производитель:  IntelliSAW
    • Гарантия:  1 год

    IRM Reader - это блок дистанционного мониторинга, обеспечивающий измерение температуры, частичных разрядов,  влажности и температуры окружающей среды. Он подключается к модулям CAM-5. К одному CAM-5 можно подключить до 9ти модулей IRM Reader.  Такие системы необходимы для мониторинга состояния критически важных объектов электроснабжения, таких как распределительные устройства, выключатели среднего напряжения и шинопроводы.

    Возможность подключения к IRM READER:

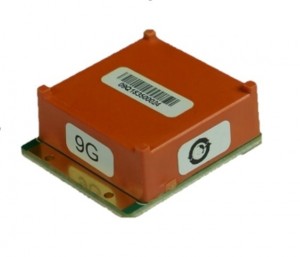

    • 12 Беспроводные пассивные датчики температуры (SAW)

    • 4 интерфейса частичного разряда в воздухе

    • 8 датчиков влажности и температуры окружающей среды

    Применение:

    Распределительные устройства среднего

    и низкого напряжения

    Шинопроводы

    Изолированные шинопроводы

    Блоки кольцевой магистрали

    Трансформаторы

    Генераторные выключатели

    РПН

    Выпрямители

    Блоки конденсаторов

     Сферы использования

    Генерация:

    • ГЭС
    • ТЭЦ
    • Электростанции
    • на возобновляемых источниках энергии

    Промышленность:

    • Тяжелая промышленность
    • Металлургические и алюминиевые заводы
    • Добыча
    • Нефтехимия
    • Центры обработки данных

    Передача и распределение

    • Повышающие подстанции
    • Понижающие подстанции
    • Коллекторные подстанции

    Примеры установки оборудования

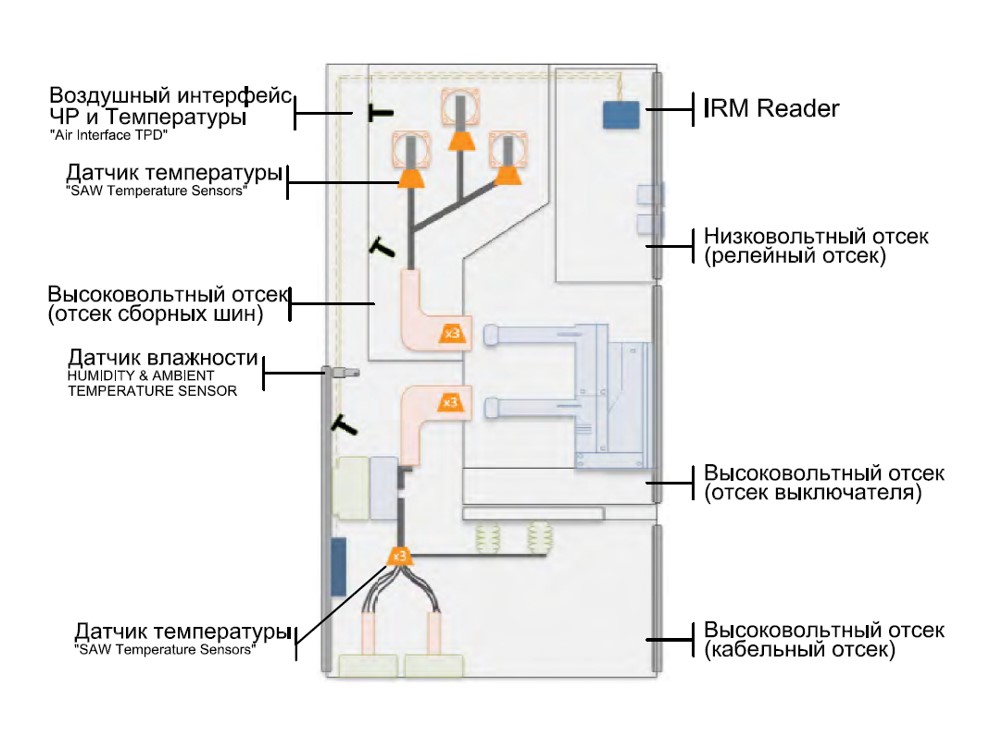

    Шкаф распределительного устройства среднего напряжения – пример установки, в котором IRM Reader устанавливается в отсеке низкого напряжения, в то время как все остальные датчики устанавливаются в отсеках с высоким напряжением.



    Температура

    Рабочие частоты

    425 – 442 МГц

    Количество Датчиков температуры (SAW)

    от 1 до 12

    Модуль резервирования

    до 4-х резервных антенн

    Мощность передачи ВЧ

    Импульсный, от -6 до 10 дБм

    Чувствительность ВЧ-приемника

    -86 дБм

    Стабильная частота приёма ВЧ

    ±700 Гц

    Радиочастотное расстояние опроса

    до 1,75 м до Mast и 2,5 м до TPD Air Interface

    Время опроса ВЧ

    ≤ 160 мс





    Частичные разряды

    Количество каналов

    до 4 CAM Air Interface (TPD)

    Метод измерения

    Ультравысокая частота (УВЧ)

    Выбираемые диапазоны (центральная частота)

    300 МГц, 600 МГц и 1200 МГц

    Тип измерения

    Уровень шума, поверхностного разряда (корона), внутреннего разряда (ЧР)

    Шкала измерения

    дБ, с возможностью калибровки по эталонному источнику

    Чувствительность измерения

    100 пКл при пиковой величине разряда, при 24 кВ

    Время опроса

    100 мс





    Влажность

    Количество каналов

    до 8 датчиков соединённых по шине

    Тип измерения

    Относительная влажность, температура окружающей среды





    Интерфейс связи

    Шина передачи данных

    RS485 (полудуплекс)

    Скорость передачи данных по шине

    4800, 9600, 19200, 38400, 57600 или 115200

    Протокол передачи данных

    Modbus-RTU

    Время отклика

    500 мс или более (обычно

    Интерфейс настройки

    USB

    Протокол конфигурации

    IntelliSAW Native





    Габариты и вес

    Оперативное питание (3,5 W)

    48 V DC обычный (24 и 60 V DC)

    Размеры (ВхДхШ)

    81 х 142,5 х 46 мм

    Вес

    0,3 кг

    Степень защиты

    IP20

    Способ монтажа

    на DIN – рейка

    Условия эксплуатации

    от -25℃ до +70℃

    10 – 95 % относительной влажности без конденсации

    Максимальная высота 5000 м

    Комплектация cогласовывается с техническим специалистом
