CAM-5 – Система мониторинга оборудования среднего напряжения IntelliSAW

    Центральный модуль CAM-5 входящий в систему постоянного мониторинга состояния оборудования среднего напряжения IntelliSAW предназначен для сбора, обработки и визуализации данных
    • Производитель:  IntelliSAW
    • Гарантия:  1 год

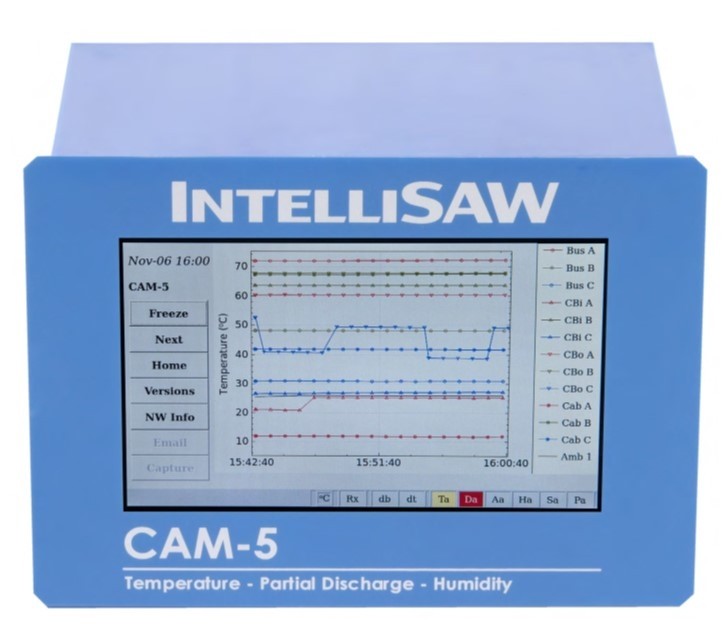

    Устройство IntelliSAW CAM™-5 – это центральный модуль системы мониторинга оборудования среднего напряжения, которое позволяет осуществлять непрерывный мониторинг температуры токоведущих частей, частичных разрядов, температуры окружающей среды и относительной влажности. Такие системы необходимы для мониторинга состояния критически важных объектов электроснабжения, таких как распределительные устройства, выключатели среднего напряжения и шинопроводы.

    Блок CAM™-5 может работать как самостоятельный прибор мониторинга, так и устройства сбора данных и мониторинга с 9 IRM READER с возможностью легкой интеграции в системы SCADA подстанции со стандартными коммуникациями.

    Возможность подключения к CAM™-5:

    • 12 Беспроводные пассивные датчики температуры (SAW)

    • 4 радиоинтерфейса с обнаружением частичных разрядов

    • 8 датчиков влажности и температуры окружающей среды

    • В системе может одновременно работать до 10 блоков CAM™-5

    • 6 конфигурируемых выходов сигнализации

     Применение:

    Распределительные устройства среднего и низкого напряжения

    Шинопроводы

    Изолированные шинопроводы

    Блоки кольцевой магистрали

    Трансформаторы

    Генераторные выключатели

    РПН

    Выпрямители

    Блоки конденсаторов

    Сферы использования

    Генерация:

    ГЭС

    ТЭЦ

    Электростанции на возобновляемых источниках энергии



    Передача и распределение

    Повышающие подстанции

    Понижающие подстанции

    Коллекторные подстанции



    Промышленность:

    Тяжелая промышленность

    Металлургические и алюминиевые заводы

    Добыча

    Нефтехимия

    Центры обработки данных



    Примеры установки оборудования

    Шкаф распределительного устройства среднего напряжения – пример установки, в котором CAM ™ -5 устанавливается в отсеке низкого напряжения, в то время как все остальные датчики устанавливаются в отсеках с высоким напряжением.

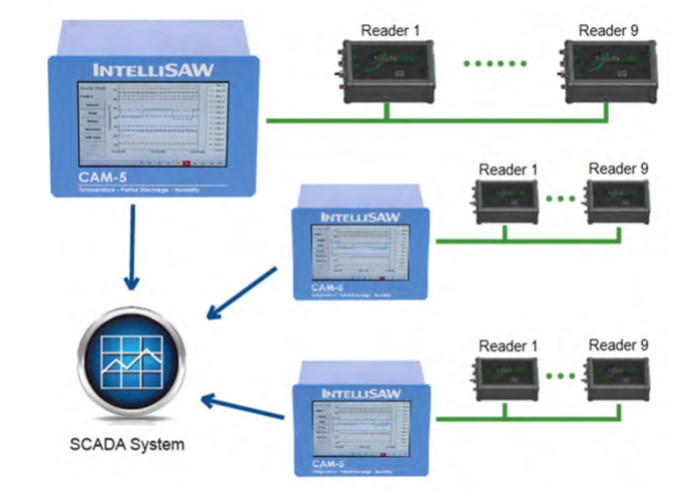

    Интеграция нескольких модулей мониторинга

    К модулю CAM™-5 можно подключить до 9 модулей Reader (считыватель), позволяя каждому модулю (CAM ™ -5  или Reader) настроить уникальные параметры отображения температуры, частичных разрядов и влажности, а также конфигурации сигнализации. Данные со всех устройств можно просматривать в режиме реального времени, сохранять на локальном USB-накопителе и передавать в систему SCADA по стандартным протоколам связи. Модули CAM™-5 также могут быть подключены к системе SCADA, обеспечивая масштабируемое и полностью интегрированное решение.



    Температура

    Рабочая частота

    От 425 до 443 МГц

    Количество Датчиков температуры (SAW)

    от 0 до 12

    Модуль резервирования

    до 4-х резервных антенн

    Мощность передачи ВЧ

    Импульсный, от -6 до 10 дБм

    Чувствительность ВЧ-приемника

    -86 дБм

    Стабильная частота приёма ВЧ

    ±700 Гц

    Радиочастотное расстояние опроса

    до 1,75 м до Mast и 2,5 м до TPD Air Interface

    Время опроса ВЧ

    ≤ 160 мс





    Частичные разряды

    Количество каналов

    4

    Тип датчиков

    IntelliSAW TPD CAM Air Interfaces

    Метод измерения

    Ультравысокая частота (УВЧ)

    Полосы частот измерения

    • 300MHz (270 – 330 MHz)

    • 600MHz (550 – 650 MHz)

    • 1200MHz (1050 – 1400 MHz)

    Классификация измерений

    • Уровень собственного шума

    • SD - поверхностный разряд

    (Tracking, Treeing, Corona)

    • PD – внутренние частичные разряды

    Единицы измерения



    Шкала измерения

    нелинейная, с возможностью калибровки по эталонному источнику

    Чувствительность измерения

    100 пКл при пиковой величине разряда, при 24 кВ

    Время опроса

    200 мс

    Расчетные данные

    Максимальный SD

    Максимальный PD

    Алгоритмы Trending

    • Функция быстрого усреднения (α)

    • Функция длительного усреднения (β)





    ВЛАЖНОСТЬ / ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ

    Количество каналов

    до 8 датчиков соединённых по шине

    Тип датччиков

    IntelliSAW IH-10

    Тип измерения

    Относительная влажность, температура окружающей среды

    Время отклика

    500 мс





    Канал вывода аварийных сообщений

    Тип контакта

    Сухой контакт, реле формы С

    Количество контактов

    6, НО/НЗ с общим

    Номинальное напряжение

    250 В AC/DC

    Непрерывный ток протекания

    не белее10 А

    Максимальный ток 4 с

    15 А

    Мощность отключения (AC)

    2500 ВА

    Мощность отключения (DC)

    24В, 5А / 125В, 0,45А





    ИНТЕРФЕЙС СВЯЗИ

    С устройствами

    RS485

    Порт

    2-проводный (полудуплекс) плюс общий (опционально)

    Скорость передачи данных по шине

    от 1200 до 38400 baud (9600 по умолчанию)

    Протокол передачи данных

    Modbus RTU Master

    Время отклика

    500 мс (тип.), Интервалы опроса 1 секунда (тип.)

    Поддерживаемые устройства

    Считыватели IntelliSAW IRM (до 10 устройств; скорость зависит от скорости передачи)





    Опция для SCADA

    RS485

    Порт

    2-проводный (полудуплекс) плюс общий (опционально)

    Скорость передачи данных по шине

    от 1200 до 38400 baud (9600 по умолчанию)

    Протокол передачи данных

    Modbus RTU Slave

    DNP 3 Outstation

    Время отклика

    500 мс (тип.), Интервалы опроса 1 секунда (тип.)

    Тип

    Ethernet (ETH-1 и дополнительный ETH-2)

    Порт

    10/100 BASE-T (разъем RJ45)

    Протокол передачи данных

    • Modbus TCP • DNP3 Outstation • IEC 61850 • SFTP, SSH • OPC UA

    Тип

    Ethernet (опционально ETH-2 FIBER)

    Порт

    100 BASE-FX of IEEE802.3u

    Длина волны

    1300нм

    Оптический разъем

    Дуплексный разъем LC

    Тип разъема

    Мультимод

    Размер волокна

    62,5 / 125 мкм

    Протокол передачи данных

    • Modbus TCP • DNP3 Outstation • IEC 61850 • wSFTP, SSH • OPC UA

    Тип

    Конфигурация измерения (CNFG)

    Порт

    USB 2.0 Mini; Windows COM port with FTDI drivers, 115200 baud

    Протокол данных

    Собственный протокол IntelliSAW

    Тип

    Расширенная память (USB)

    Порт

    Хост USB 2.0 типа A

    Хранилище данных

    Расширение формата файла CSV

    Micro SD

    Только завод





    ОПЕРАТИВНОЕ ПИТАНИЕ

    Вход переменного тока

    от 100 до 250 В 50/60 Гц

    Вход постоянного тока

    от 120 до 250 В

    Потребляемая мощность

    20 Вт





    ГАБАРИТЫ И ВЕС

    Размер дисплея

    5'' / 800 х 480 пикселей

    Габаритный размер

    Корпус: 143,6 х 100,25 х 101,6 мм

    Панель: 153,4 х 110,2 х 3,14 мм

    Вес

    0,98 кг

    Степень защиты

    Панель: IP62

    Корпус: IP20

    Условия эксплуатации

    от -20℃ до +70℃

    10 – 95 % относительной влажности без конденсации

    Максимальная высота 5000 м

    Комплектация согласовывается с техническим специалистом

    CAM5B-000-AMFU

    База CAM5:

    - Нет мониторинга

    - Тревожные выходы - 6 кан. (НО / НЗ)

    - Интерфейс многоблочного устройства (RS485)

    - Интерфейс связи: оптоволоконный (100 базовых FX)

    - Стандартная связь: Modbus TCP

    - Универсальная входная мощность (от 100 до 250 В переменного тока; от 120 до 250 В постоянного тока)



    CAM5B-TPH-AMSU

    База CAM5:

    - Мониторинг: температуры, частичного разряда, температуры окружающей среды и влажности

    - Тревожные выходы - 6 кан. (НО / НЗ)

    - Интерфейс многоблочного устройства (RS485)

    - Интерфейс связи: RS485 SCADA

    - Стандартная связь: Modbus TCP

    - Универсальная входная мощность (от 100 до 250 В переменного тока; от 120 до 250 В постоянного тока)



    CAM5B-TPH-AMEU

    База CAM5:

    - Мониторинг: температуры, частичного разряда, температуры окружающей среды и влажности

    - Тревожные выходы - 6 кан. (НО / НЗ)

    - Интерфейс многоблочного устройства (RS485)

    - Интерфейс связи: Ethernet

    - Стандартная связь: Modbus TCP

    - Универсальная входная мощность (от 100 до 250 В переменного тока; от 120 до 250 В постоянного тока)



    CAM5B-TPH-AMFU

    База CAM5:

    - Мониторинг: температуры, частичного разряда, температуры окружающей среды и влажности

    - Тревожные выходы - 6 кан. (НО / НЗ)

    - Интерфейс многоблочного устройства (RS485)

    - Интерфейс связи: оптоволоконный (100 базовых FX)

    - Стандартная связь: Modbus

    - Универсальная входная мощность (от 100 до 250 В переменного тока; от 120 до 250 В постоянного тока)

    CAM-5 Опция

    CAM5-INTP-DNP3 - Протокол интерфейса – DNP3

    CAM5-INTP-61850 - Протокол интерфейса – IEC 61850
