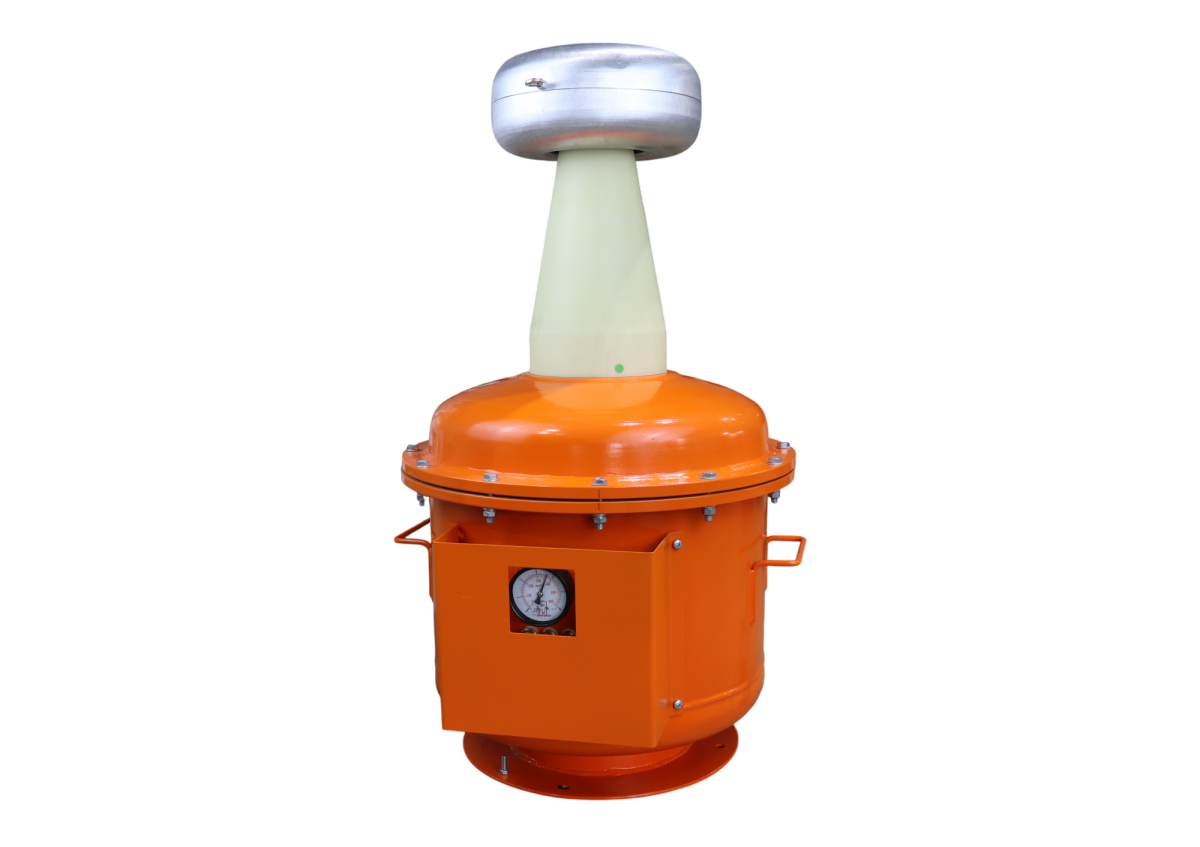

Высоковольтный испытательный трансформатор ЭОГ-100 предназначен для преобразования переменного однофазного напряжения промышленной частоты в повышенное испытательное напряжение.
Особенности:
- Высокая мощность (до 20 кВА)
- Уменьшенные габариты и масса по сравнению с маслонаполненным оборудованием
- Наличие манометра давления элегаза (SF6)

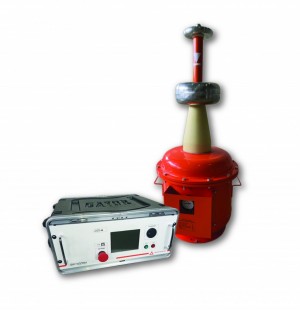

Трансформатор может быть использован в составе высоковольтной испытательной установки, которая должна иметь:
- схему оперативного включения и отключения;
- схему плавного регулирования входного напряжения;
- схему быстродействующей защиты;
- автоматического заземления высоковольтного вывода трансформатора;
- схему измерения и отображения входных и выходных параметров (тока и напряжения) с известной погрешностью.
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение обмотки ВН, кВ | 100 |
| Максимальное переменное напряжение обмотки ВН при ПВ 10 %, кВ | 105 |
| Испытательное напряжение частоты 50 Гц, кВ | 110 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 |
| Номинальная частота, Гц | 50 |
| Установившийся ток к.з., А, не менее | 2,9 |
| Номинальное изб. давление элегаза, МПа, не более | 0.35 |
| Выходная мощность, кВА: | |
| — длительный режим | 12 |
| — повторно-кратковременный режим, ПВ 10 % | 20 |
| Габаритные размеры, мм | 490х490х840 |
| Масса, кг | 130 |
Комплект поставки:
- Трансформатор ЭОГ-100
- Соединительный кабель
- Комплект документации
