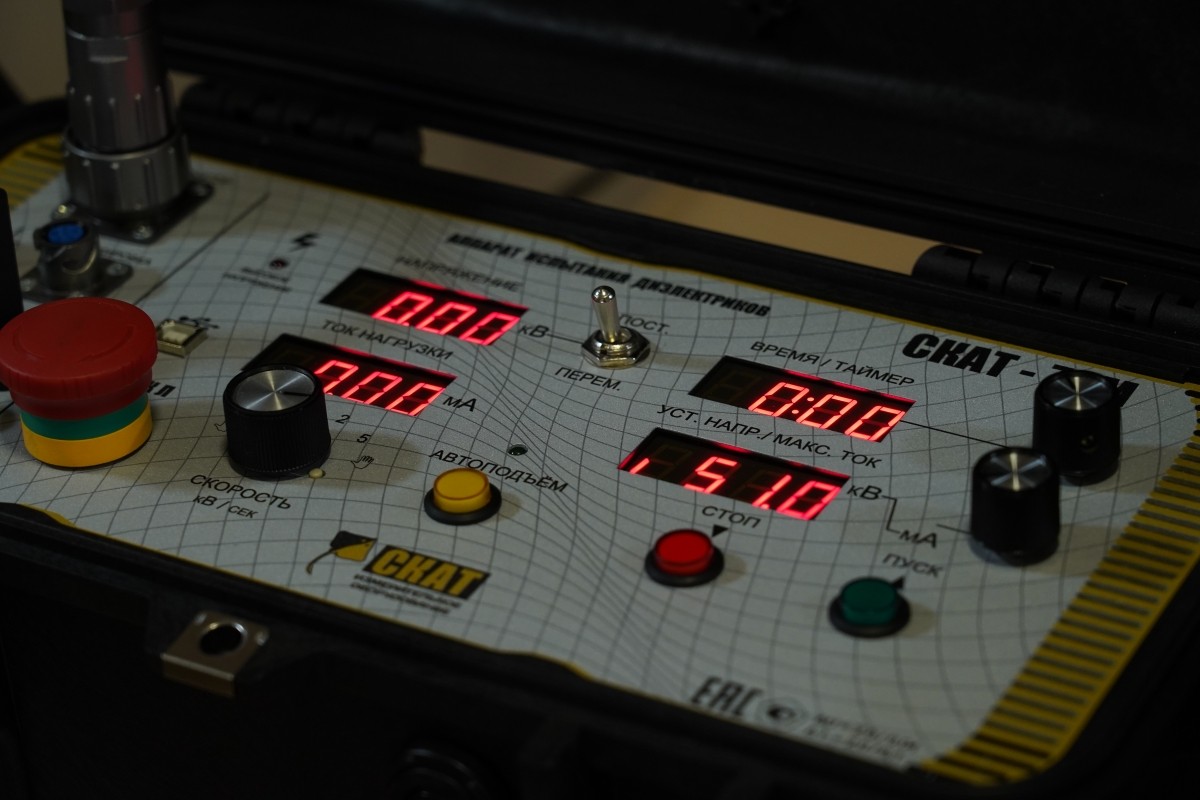

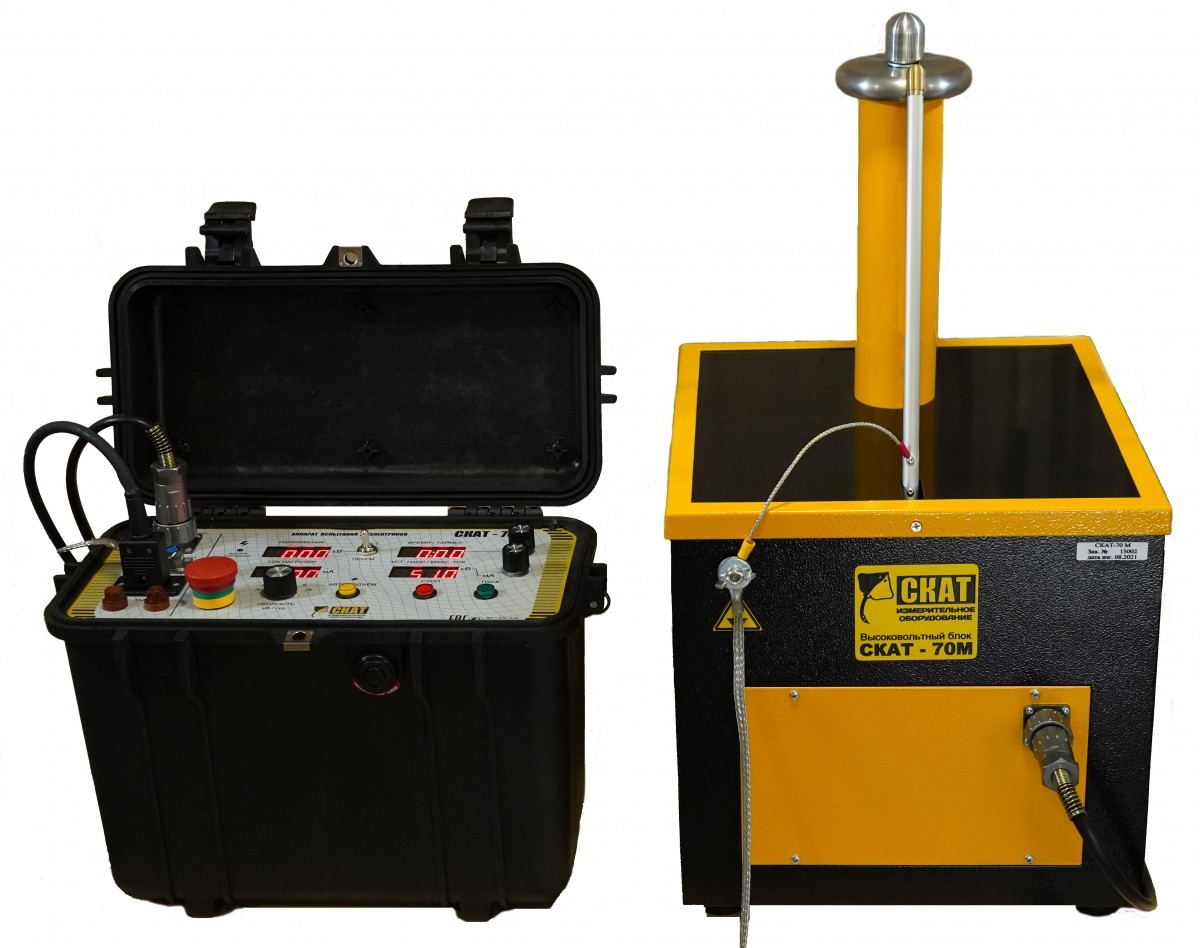

С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
Аппарат «СКАТ-70М» предназначен:
Основные преимущества:
Условия эксплуатации аппарата «СКАТ-70М»:
Параметр | Значение |
Диапазон регулирования среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ |
от 1 до 51 |
Диапазон регулирования высокого напряжения постоянного тока отрицательной полярности, кВ |
от 1 до 71 |
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ | от 2 до 50 |
Диапазон измерений напряжения постоянного тока отрицательной полярности (амплитудное значение), кВ | от 3 до 70 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±(2,0+0,04·((50/U)-1))* |
Пределы допускаемой относительной погрешности из- мерений напряжения постоянного тока отрицательной полярности (амплитудное значение), % | ±(2,0+0,04·((70/U)-1))* |
Амплитуда пульсаций испытательного постоянного на- пряжения, %, не более, | 3 |
Коэффициент несинусоидальности испытательного на- пряжения переменного тока, %, не более | 5 |
Максимальная сила выходного переменного тока, мА, не менее | 50 |
Максимальная сила выходного постоянного тока, мА, не менее | 20 |
Диапазон измерений среднеквадратических значений силы переменного тока, мА |
от 0,1 до 50 |
Диапазон измерений силы постоянного тока отрицательной полярности (среднее значение), мА | от 0,1 до 20 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока , мА | ±(2,0+0,1·((50/I)-1))* |
Пределы допускаемой относительной погрешности измерений силы постоянного тока отрицательной полярности (среднее значение), % | ±(2,0+0,1·((20/I)-1))* |
Параметры электрического питания:
- напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения кривой напряжения питания, не более % |
от 198 до 242 от 49 до 51 5 |
Максимальная полная мощность, потребляемая аппаратом, В‧A, не более | 2800 |
Максимальная выходная полная мощность в режиме переменного тока, В·А, не менее | 2000 |
Максимальная выходная мощность в режиме постоянного тока, Вт, не менее | 700 |
Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку:
- свыше 1,8 кВт, мин - от 1,5 до 1,8 кВт, мин - от 1,0 до 1,5 кВт, мин - от 0,5 до 1,0 кВт, ч - до 0,5 кВт |
3 6 15 3 неограниченно |
Максимальное время работы аппарата в режиме постоянного тока при мощности, подаваемой в нагрузку:
- свыше 0,7 кВт, мин - от 0,5 до 0,7 кВт, мин - от 0,2 до 0,5 кВт, ч - до 0,2 кВт |
3 10 1 неограниченно |
Габаритные размеры средства измерений, мм, не более Блока управления СКАТ-70М
- высота - ширина - длина Высоковольтного блока СКАТ-70М - высота - ширина - длина |
420 340 220
650 375 360 |
Масса, кг, не более
- блока управления СКАТ-70М - высоковольтного блока СКАТ-70М |
14 |
Условия эксплуатации:
- температура окружающей среды, °С - относительная влажность при температуре +25 ºС, %, не более - атмосферное давление, кПа |
от -20 до +40 95 от 84 до 106,7 |
Средний срок службы, лет, не менее | 10 |
Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 |
Среднее время восстановления, ч, не менее | 8 |
Примечание:
U – измеренное значение напряжения, кВ
I – измеренное значение силы тока, мА.
Комплектность
Наименование | Кол-во, шт. |
Составные части изделия | |

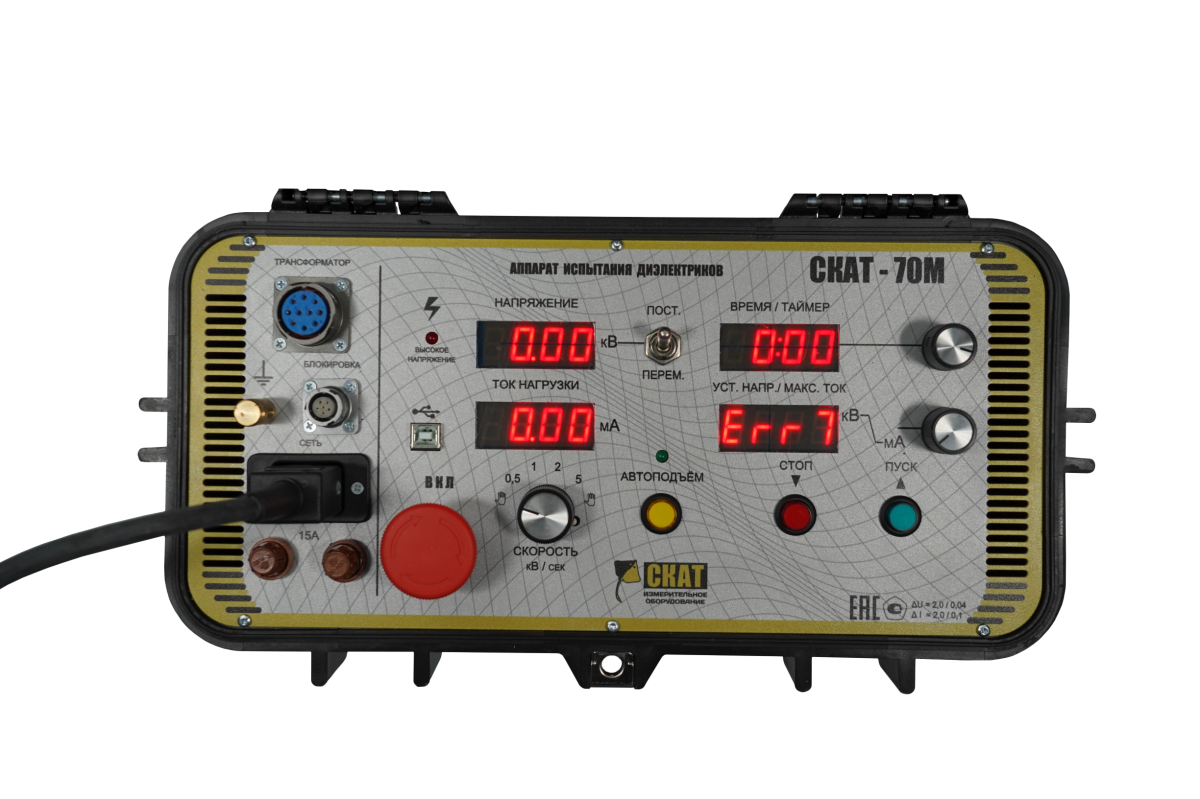

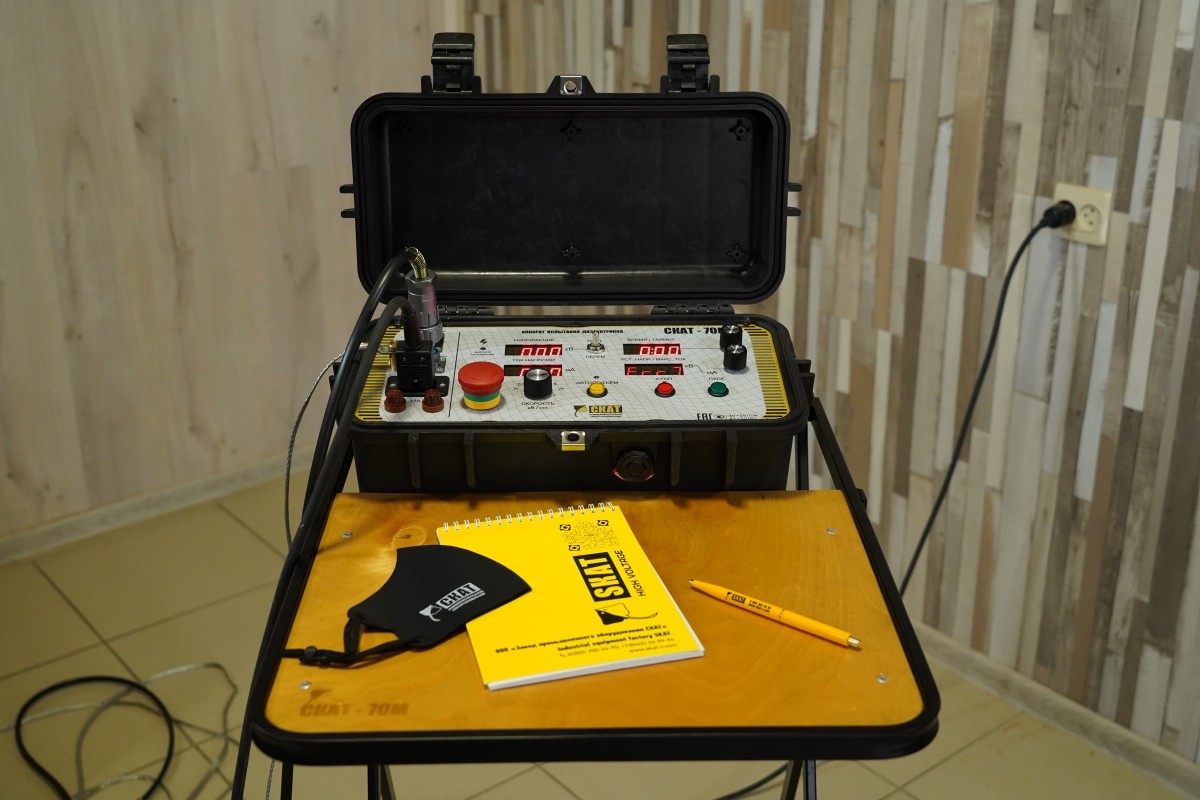

1. Блок управления |
1 |

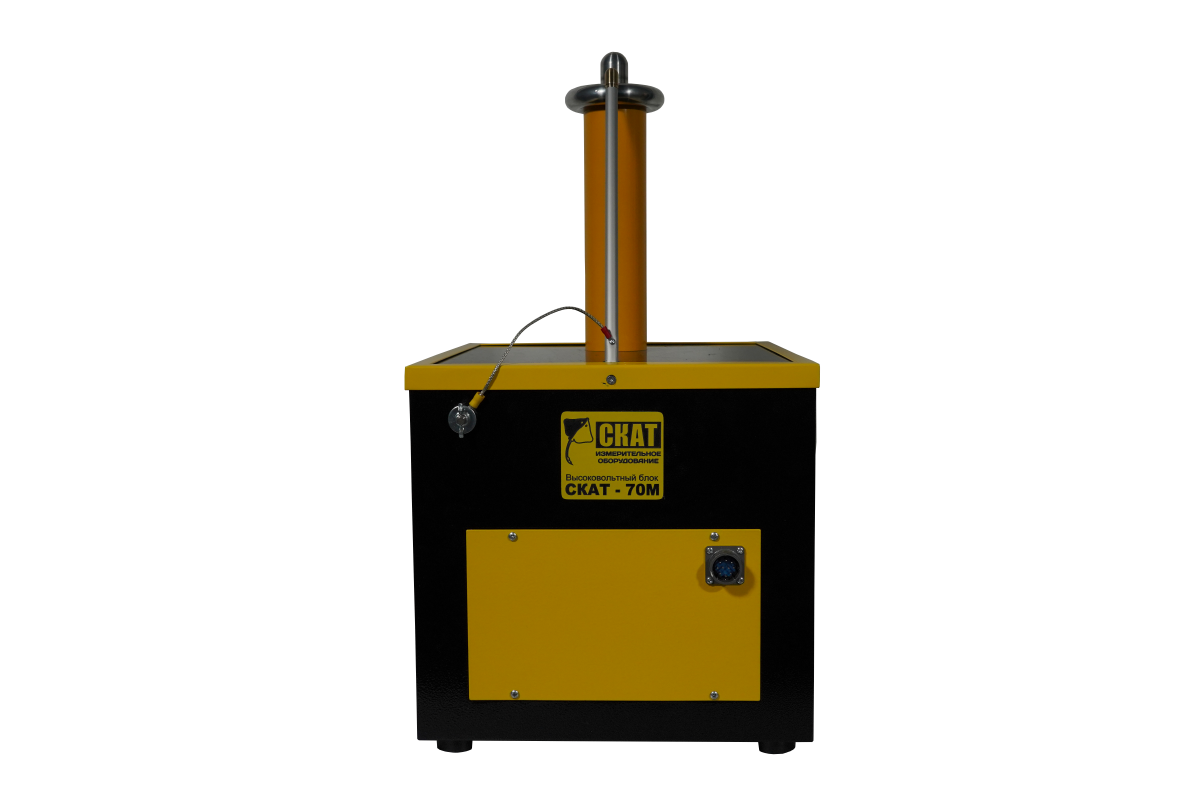

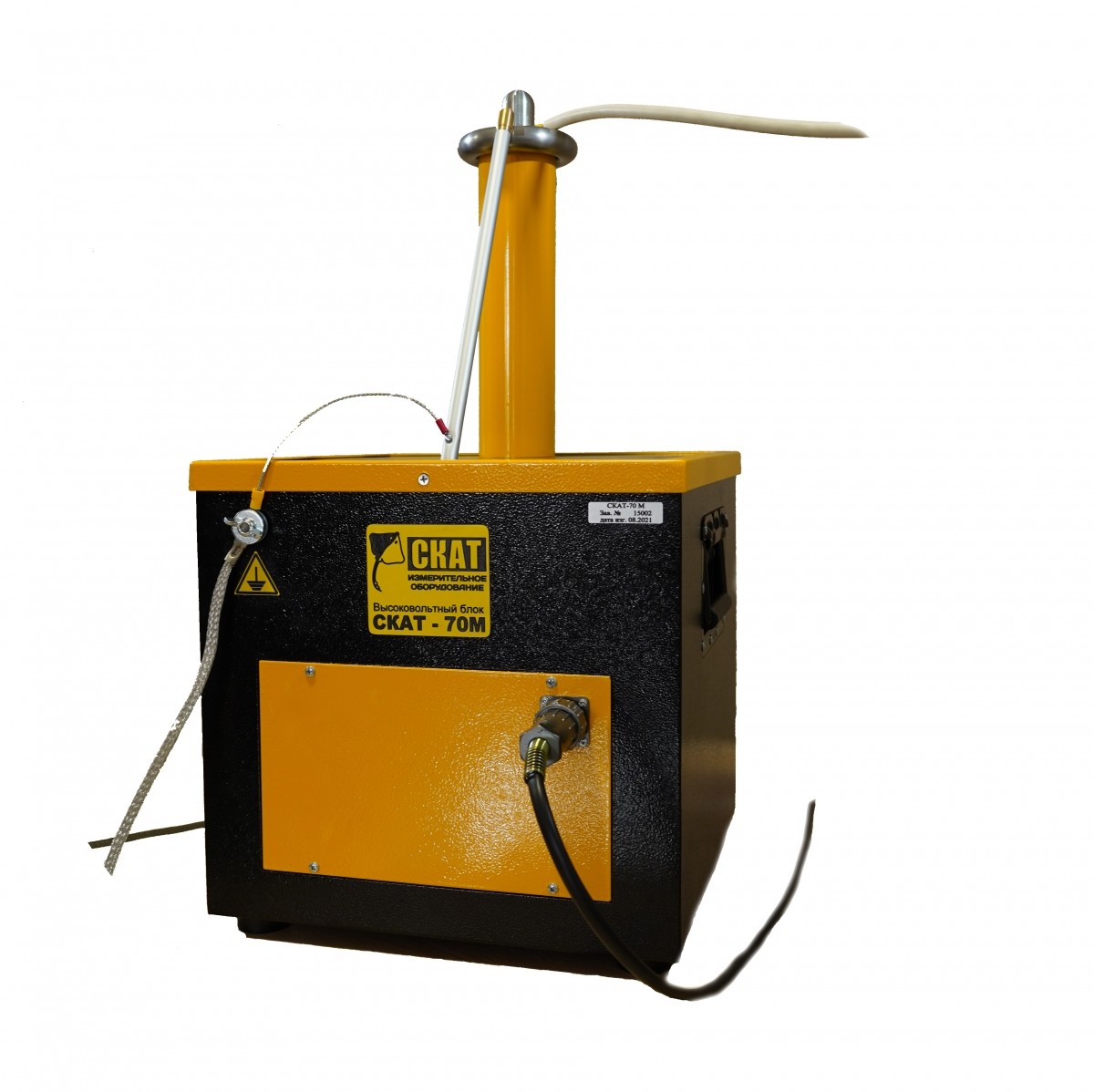

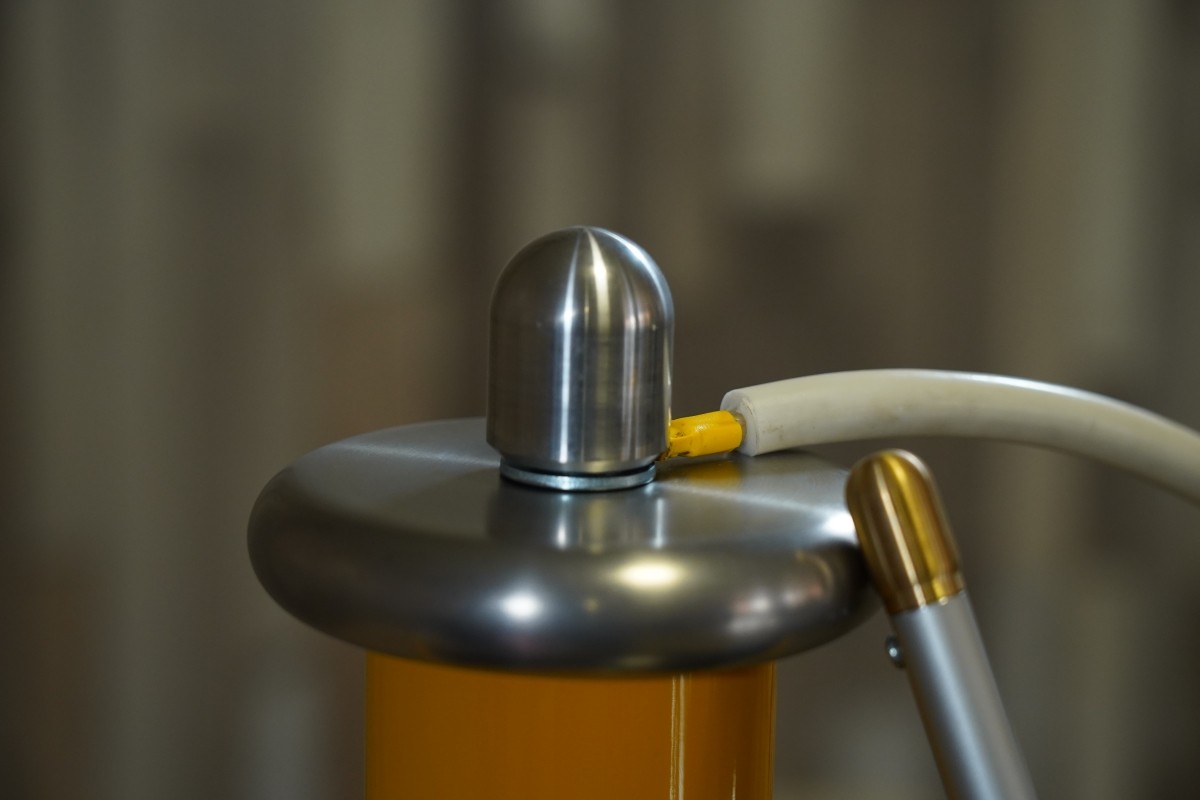

2. Высоковольтный блок |
1 |
3. Кабель соединительный (4±0,1) м | 1 |
4. Провод заземления (4±0,1) м сечение 4 мм2 | 2 |
5. Кабель сетевой (4±0,1) м 250В 16А | 1 |
6. Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) |
1 |
ЗИП | |
7. Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) | 1 |
Эксплуатационная документация | |
8. Паспорт | 1 |
9. Руководство по эксплуатации | 1 |
10. Методика поверки | 1 |
11. Ведомость ЗИП | 1 |
