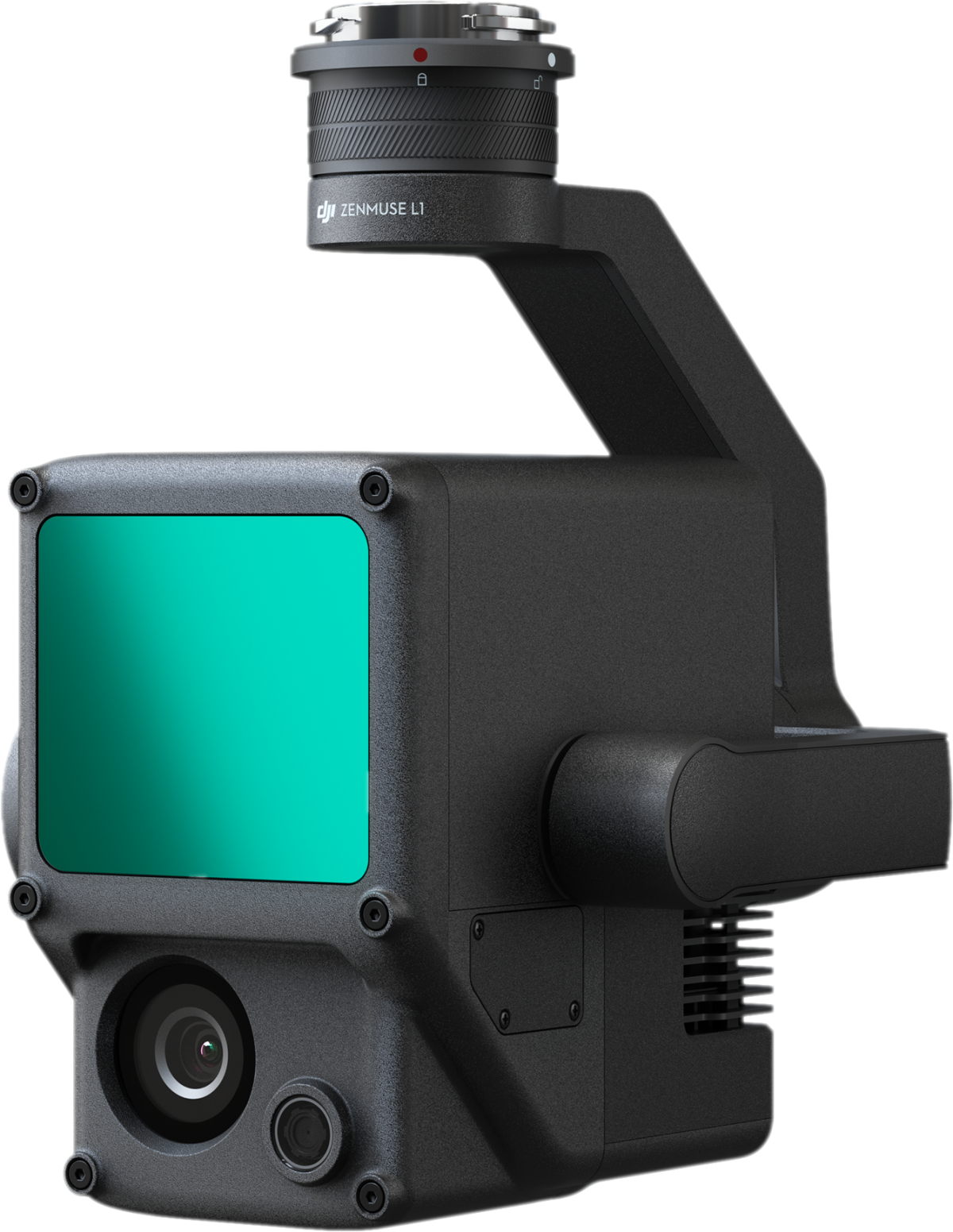

Zenmuse L1

    Совершенно новый тип полезной нагрузки от мирового лидера в сфере беспилотных технологий – DJI Zenmuse L1. Лазерный сканер, разработанный специально для полетной платформы DJI Matrice 300 RTK, позволит получать высокоточные данные сканирования местности за короткий срок.
    • Производитель:  DJI
    Описание

    Zenmuse L1 – это устройство нового поколения, которое позволит повысить точность трехмерных моделей и упростить процесс обработки данных. На сегодняшний день лазерное сканирование является наиболее точным инструментом при получении пространственных данных DJI делает эту технологию доступной каждому.

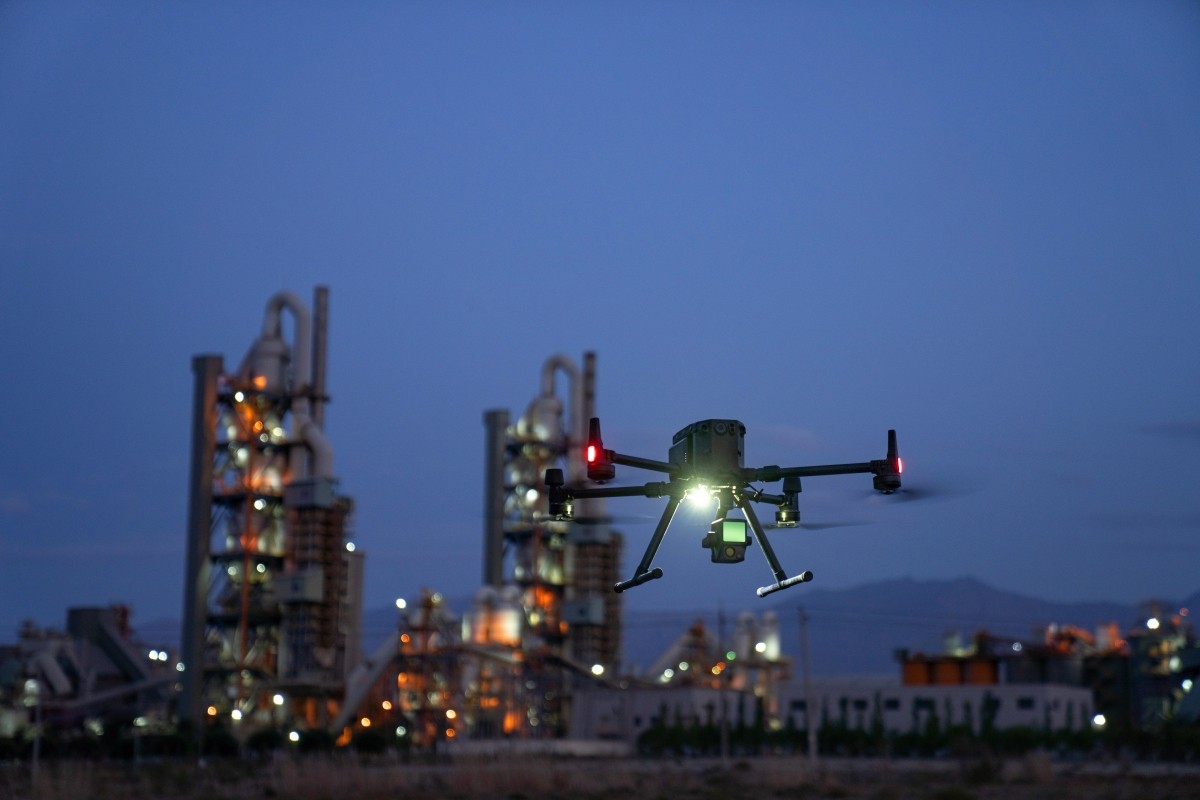

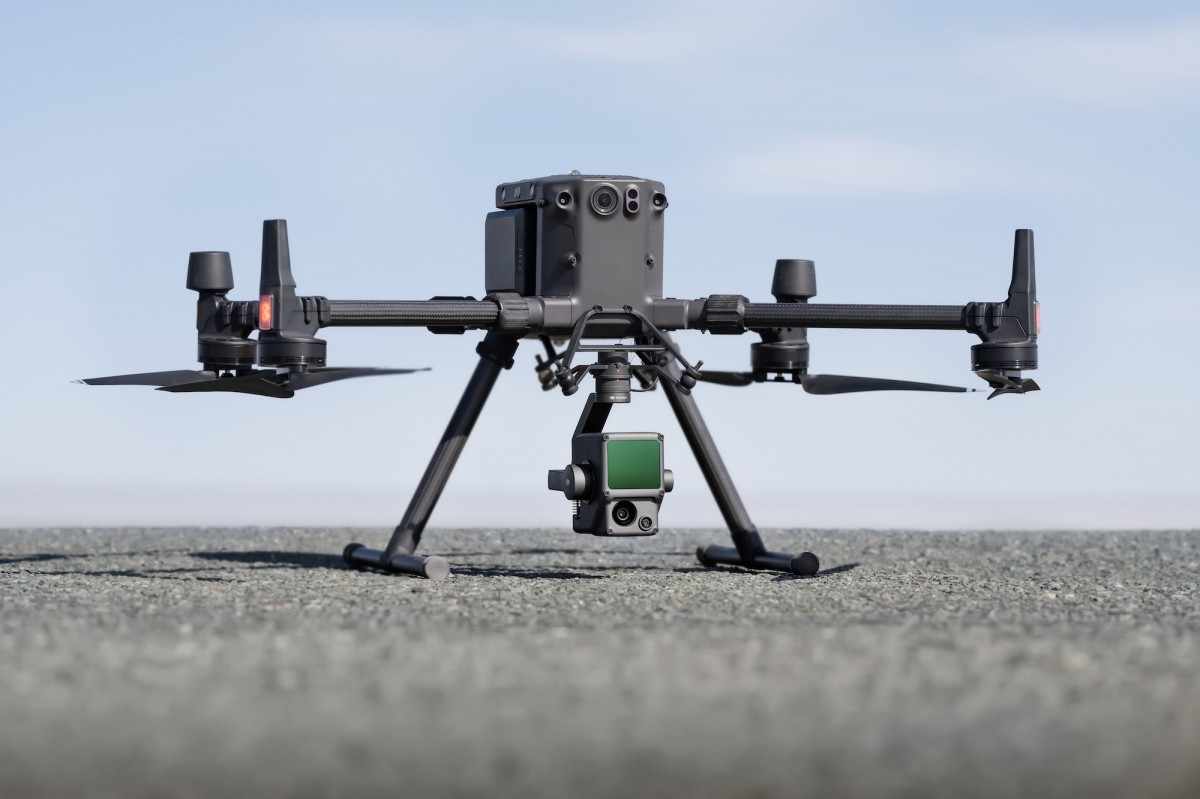

    L1 имеет степень пылевлагозащиты IP44 это означает готовность к работе в самых суровых условиях. Сканирование в условиях слабой освещенности или в ночное время? L1 стравится и с этой задачей ведь на борту есть активная система обнаружения. Лазерный сканер Zenmuse L1может быть установлен как в нижней, так и в верхней части DJI Matrice 300 RTK. Помимо работы в режиме полета L1 поддерживает наземное статичное сканирование объекта.



    За один полет на высоте 100 метров при скорости 10 м/c L1 и M300 смогут собрать данные с площади 2 км². При это сканер готов к работе как на площадных объектах (заводы, строительные площадки, поля) так и на линейных объектах (ЛЭП, дороги, трубопроводы). Точность измерений в плане достигает 10 см, по высоте 5 см. Максимальная дальность сканирования составляет 190 метров, рекомендуемая высота полета 50-150 м.



    Zenmuse L1 полезная нагрузка, которая поможет решить следующие задачи:

    • Топографической съемки и картографирования;
    • Обследования просеки ЛЭП;
    • Сельское хозяйство и таксация лесов;
    • 3D съемка промышленных и строительных объектов.



    Технические характеристики

    Общие характеристики

    Название Zenmuse L1

    Размеры

    152 × 110 × 169 мм

    Вес

    900 г

    Мощность

    30 Вт

    Пылевлагозащита

    IP44

    Поддерживаемые дроны

    Matrice 300 RTK

    Диапазон рабочих температур

    От -20° до 50° C

    Диапазон обнаружения

    450 м при коэффициенте отражения 80%, 0 клк;
    190 м при коэффициенте отражения 10%, 100 клк

    Кол-во точек

    Одноканальный возврат: 240 000 точек/с;
    Многоканальный возврат: 480,000 точек/с

    Точность системы

    По горизонтали: 10 см при 50 м;
    По вертикали: 5 см при 50 м

    Режимы окраски облака точек в реальном времени

    Натуральный цвет;
    Окраска по коэффициенту отражения;
    Окраска в зависимости от высоты

    Хранение необработанных данных

    Фото/IMU/Облако точек

    Хранение данных облака точек

    Хранение данных моделирования в реальном режиме времени

    Поддерживаемые карты microSD

    microSD: Класс 10 / UHS-1 или выше;
    Макс. емкость: 256 Гб

    Поддерживаемое ПО

    DJI Terra

    Формат данных

    DJI Terra поддерживает экспорт моделей облака точек стандартного формата:
    форматы облака точек: PNTS/LAS/PLY/PCD/S3MB
    формат модели реконструирования: B3DM/OSGB/PLY/OBJ/S3MB

    Лазерный сканер

    Точность измерения

    3 см при 100 м

    Макс. поддерживаемое кол-во каналов

    3

    Режимы сканирования

    Режим повторяющейся строчной развертки,
    Режим неповторяющегося лепесткового сканирования

    Угол обзора

    Повторяющееся строчное сканирование: 70.4°×4.5°;
    Неповторяющееся сканирование: 70.4°×77.2°

    Класс безопасности лазера

    1

    Визуальная камера

    Размер матрицы

    1 дюйм

    Эффективные пиксели

    20 Мп

    Размер фото

    4864×3648 (4:3); 5472×3648 (3:2)

    Фокусное расстояние

    8.8 мм / 24 мм (ЭФР)

    Скорость затвора

    Скорость механического затвора: 1/2000 - 8 с
    Скорость электронного затвора: 1/8000 - 8 с

    ISO

    Видео: 100 – 3200 (Авто), 100 – 6400 (Ручной)
    Фото: 100 - 3200 (Авто), 100 - 12800 (Ручной)

    Размер диафрагмы

    f/2.8 - f/11

    Датчик позиционирования

    Разрешение

    1280×960

    Угол обзора

    95°

    Инерциальный модуль

    Частота обновления IMU

    200 Гц

    Диапазон измерений акселерометра

    ±8 g

    Диапазон измерителя угловой скорости

    ±2000 dps

    Точность угла отклонения

    В реальном времени: 0.18°, постобработка: 0.08°

    Точность угла тангажа / поворота

    В реальном времени: 0.03°, постобработка: 0.025°

    Подвес

    Система стабилизации

    3-осевая (наклон, поворот, панорамирование)

    Диапазон угловых вибраций

    0.01°

    Крепление

    Съемный DJI SKYPORT

    Механический диапазон

    Наклон: от -120° до +30°; Панорамирование: ±320°

    Режимы работы

    Follow/Free/Re-center
