Газоанализатор Vaisala OptimusTM OPT100 DGA для трансформаторов

    Газоанализатор Vaisala Optimus OPT100 DGA обеспечивает высокую производительность, полностью устраняет ложные срабатывания и обеспечивает долговременную наилучшую стабильность измерений любого устройства на рынке, при этом, абсолютно без технического обслуживания.
    • Гарантия:  1 год
    Описание

    Достоверность данных

    ▪ Оптические датчики защищены от загрязнения

    ▪ Вакуумный отбор газа не зависит от температуры масла, давления и т.д.

    ▪ Уникальная автоматическая калибровка исключает долговременную погрешность

    ▪ ИК-датчики, разработаны и изготовлены в чистых производственных помещениях компании Vaisala

    ▪ Спектральное сканирование для лучшей селективности газа

    ▪ Отличное соотношение сигнал/шум означает отсутствие метода усреднения

    Прочная конструкция

    ▪ Герметичная конструкция выдерживает перепады давления и вакуума

    ▪ Расходные материалы для замены или обслуживания отсутствуют

    ▪ Корпус с классом защиты IP66 и температурным контролем выдерживает жесткие условия эксплуатации

    ▪ Все компоненты и трубы из нержавеющей стали и алюминия

    ▪ Магнитный шестеренчатый насос и магнитные клапаны

    Современная конструкция

    ▪ Автономный монитор, который может быть установлен менее чем за два часа

    ▪ Пользовательский интерфейс на базе браузера, что означает отсутствие необходимости в дополнительном программном обеспечении

    ▪ Постоянный мониторинг в режиме реального времени позволяет отслеживать тенденции, проводить анализ и сопоставление, например, с режимами нагрузки

    ▪ Самодиагностика обеспечивает самовосстановление после нарушений

    Чем отличается газоанализатор Vaisala Optimus DGA?

    Газоанализатор Vaisala Optimus DGA OPT100 является кульминацией десятилетий работы по изучению потребностей клиентов и существующих устройств, а также использования нашего 80-летнего опыта производства датчиков и измерительного оборудования для критических с точки зрения безопасности отраслей промышленности и суровых условий окружающей среды.

    Больше никаких ложных тревожных сигналов

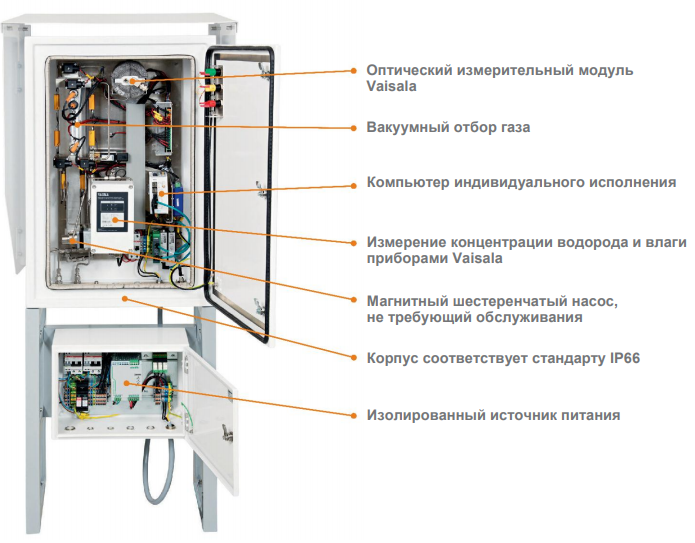

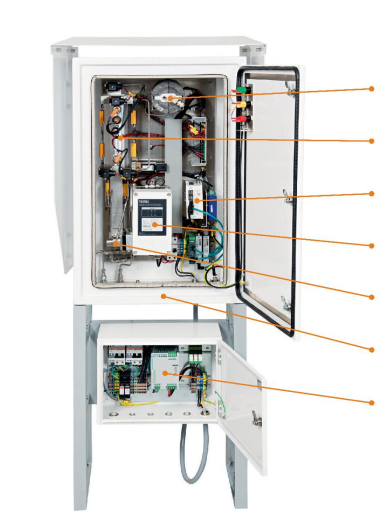

    ИК-датчик газоанализатора был разработан и оптимизирован в условиях производственной чистоты Vaisala. Вакуумный отбор газа означает отсутствие колебаний данных из-за температуры, давления или типа масла, а герметично закрытая и защищенная оптическая система предотвращает загрязнение датчика. Конечный результат? Газоанализатор, который полностью устраняет ложные срабатывания.

    Устройство, которое работает где угодно

    Трубы из нержавеющей стали, корпус с температурным контролем класса IP66, магнитный насос и клапаны обеспечивают превосходную производительность и долговечность - от арктики до тропиков. Также, отсутствуют расходные материалы для обслуживания или замены.

    Интеллектуальные функции для бесперебойного мониторинга

    Газоанализатор Vaisala Optimus DGA OPT100 имеет интерфейс на базе браузера, который полностью устраняет необходимость в дополнительном программном обеспечении. Устройство может быть установлено менее чем за два часа. Просто подготовьте масло и подключите электричество, он готов к работе. В случае каких-либо неприятностей, например, отключение электроэнергии, функция самодиагностики позволяет устройству самостоятельно восстановить все необходимые ресурсы.

    Параметры измерения

    ▪ Водород H2

    ▪ Угарный газ CO

    ▪ Углекислый газ CO2

    ▪ Метан CH4

    ▪ Итан C2 H6

    ▪ Этилен C2 H4

    ▪ Ацетилен C2 H2

    ▪ Вода H2 O



    Технические характеристики

    Измеряемые параметры в масле

    Параметр                          Диапазон  Погрешность 2)                               Воспроизводимость 2)
    Метан (CH4)                       0 ... 10 000 ppmv

    10 ppm или 10% от                         10 ppm или 5 % от

    показания                                      показания



    Этан (C2H6)                       0 ... 10 000 ppmv

    10 ppm или 10% от                         10 ppm или 5 % от

    показания                                      показания3)

    Этилен (C2H4)                   0 ... 10 000 ppmv

    10 ppm или 10% от                         10 ppm или 5 % от

    показания                                      показания

    Ацетилен (C2H2)               0 ... 5000 ppmv

    2 ppm или 10% от                          1 ppm или 10 % от

    показания                                      показания

    Оксид углерода (CO)         0 ... 10 000 ppmv

    10 ppm или 10% от                         10 ppm или 5 % от

    показания                                      показания

    Диоксид углерода (CO2)   0 ... 10 000 ppmv

    10 ppm или 10% от                         10 ppm или 5 % от

    показания                                      показания

     Водород (Н2)                    0 ... 5000 ppmv

    25 ppm или 20% от                        15 ppm или 10 % от

    показания                                      показания

     Влага 4) (H2O)                   0 ... 100 ppmw 5)

    ±2 ppm6) или ±10 % от                    учтено в погрешности

    показания

    1) Указанная погрешность – это погрешность датчиков при калибровочных измерениях концентрации газа. На погрешность измерения концентрации газа в масле также могут влиять свойства масла и других химических соединений, растворенных в масле.

    2) В зависимости от того, какая величина больше.

    3) Воспроизводимость измерений концентрации этана указана при усреднении по пяти измерениям.

    4) Измеряется как относительная насыщенность (%).

    5) Верхний диапазон ограничен насыщением.

    6) Расчетное значение концентрации (в ppm) основано на средней растворимости в минеральных маслах.

    Измерительные характеристики

    Продолжительность цикла измерения 1 ... 1,5 ч (типовая)
    Время отклика (T63)  Один цикл измерения 1)

    Время прогрева до получения первых

    данных измерений

    Два цикла измерения

    Время инициализации до достижения

    приведенной погрешности

    Два дня
    Хранение данных Не менее 10 лет
    Ожидаемый срок эксплуатации > 15 лет

     1) Три цикла для этана и водорода.

    Расчетные параметры

    Общее количество

    растворенных

    горючих газов (TDCG)

    Общая сумма H2, CO, CH4,

    C2H6, C2H4 и C2H2

    Скорость изменения (ROC)

    Доступно для одиночных газов

    и TDCG

    за 24 ч,7 дней и 30-дневные

    периоды

    Соотношения газов 1)

    Доступные соотношения:



    • CH4/H2

    • C2H2/C2H4

    • C2H2/CH4

    • C2H5/C2H2

    • C2H4/C2H5

    • CO2/CO

    1) Вычисляется на основании средних значений за 24 ч. См. стандарт IEC 60599.

    Рабочая среда

    Тип трансформаторного масла  Минеральное масло

    Требуемая минимальная температура возгорания 1)

    трансформаторного масла

    +125 °C (+257 °F)
    Давление трансформаторного масла на впуске Максимум 2 барабс длительно Разрывное давление 20 барабс
    Температура трансформаторного масла на впуске Максимум +100 °C (+212 °F)
    Диапазон влажности окружающей среды 0 ... 100% относительной влажности, с конденсацией
    Диапазон рабочих температур окружающей среды -40 ... +55 °C (-40 ... +131 °F)
    Диапазон температур хранения  -40 ... +60 °C (-40 ... +140 °Ф)

     1) Температура возгорания [трансформаторного масла] обычно примерно на 10 °C [18 °F] выше, чем температура воспламенения в закрытом объеме. См., например, Heathcote, Martin J. The J & P Transformer Book. 13th ed. Elsevier, 2007.

    Источник питания

    Рабочее напряжение

    100 ... 240 В переменного тока,

    50 ... 60 Гц, ±10 %

    Категория перенапряжения

    III
    Максимальный потребляемый ток 10 А

    Максимальная потребляемая

    мощность

    500 Вт

    Номинальная потребляемая

    мощность при +25 °C (+77 °F)

    100 Вт

    Выходы

    Интерфейс RS-485

    Поддерживаемые протоколы

    Modbus RTU

    (удаленный терминал)

    Гальваническая развязка

    2 кВ (действующее значение),

    1 мин

    Интерфейс Ethernet

    Поддерживаемые протоколы

    DNP3

    (протоколраспределенной

    сети), Modbus TCP, HTTP

    Гальваническая развязка

    4 кВ переменного тока (50 Гц,

    1 мин)

    Релейные выходы

    Количество реле

    3 шт., нормально разомкнутые

    (НР) или нормально замкнутые

    (НЗ), выбирается пользователем

    Тип триггера

    Газовая сигнализация с

    уставками, которые

    выбирает пользователь

    Максимальный коммутируемый ток

    6 А (при 250 В переменного тока)

    2 А (при 24 В постоянного тока)

    0,2 А (при 250 В постоянного тока)

    Пользовательский интерфейс

    Тип интерфейса

    Веб-интерфейс пользователя

    может работать со стандартными веб-браузерами

    Механические характеристики

    Подключение маслопровода

    Фитинг Swagelok® из

    нержавеющей стали

    для трубы с внешним

    диаметром 10 мм (0,39 дюймов).

    Для 3/8-дюймовой трубы

    используйте переходник

    SS-600-R-10M.

    Максимальная длина

    маслопровода до трансформатора

    Максимум 10 м (33 фута)

    для трубы с внутренним

    диаметром 7 мм (0,28 дюйма)

    Максимум 5 м (16 футов)

    для трубы с внутренним

    диаметром 4 мм (0,15 дюйма)

    Материал

    Судовой алюминий

    (EN AW-5754),

    нержавеющая сталь AISI 316

     Типовые испытания

    Категория             Стандарт                     Класс/уровень Испытание

    Соответствие требованиям  по электромагнитной

    совместимости (ЭМС)

    IEC61000-6-5

    Класс 4 (тип интерфейса 4)

    Устойчивость к воздействию оборудования электростанций и подстанций



     IEC61326-1

     Промышленный

    Электрооборудование для измерений, контроля и лабораторного использования - требования по ЭМС
    Окружающая среда

     IEC60529

     IP66 (эквивалентно классу NEMA 4)  Защита от проникновения
    Безопасность

    IEC/EN61010-1, 3-е изд. UL 61010-1:2012 CSA C22.2 № 61010-1-12





    Согласно стандарту Требования по безопасности электрооборудования для измерений, контроля и лабораторного использования – Часть 1: Общие требования

    Сертификация

    Маркировка CE        Директивы по ЭМС, оборудованию низкого напряжения, RoHS, WEEE
