TFS 2100 Система мониторинга воздушных линий

    TFS 2100 предназначена для определения места повреждения воздушных линий передачи электроэнергии с использованием волнового метода. Расчётная точность метода 150-300 м. Неограниченное количество линий мониторинга.
    Описание

    TFS 2100 E – это система определения места повреждения (ОМП) линий электропередач. В основе метода лежит регистрация бегущих волн тока или напряжения, которые возникают при коротких замыканиях линии. Метод, основанный на регистрации бегущих волн, является наиболее точным и позволяет определять места повреждения с точностью приблизительно 150-300 м.

    Для ОМП необходимо использования двух систем, установленных на обоих концах линии. Система подключается к вторичным цепям ТТ или ТН и осуществляет непрерывный мониторинг линии. Оба полукомплекта синхронизируются с большой точностью по времени, посредством GPS или оптоволоконной связи. Таким образом, фиксируя разновременность прихода бегущей волны на концы линии, и зная скорость распространения волны в линии, становится возможным определить место повреждения с очень большой точностью. Точность измерения места повреждения не зависит от длины линии.

    Программное обеспечение может быть установлено на любой из компьютеров с подключением к интернету или локальной сети. Таким образом, авторизированный персонал может получить информацию об испытаниях, находясь непосредственно на своем рабочем месте.

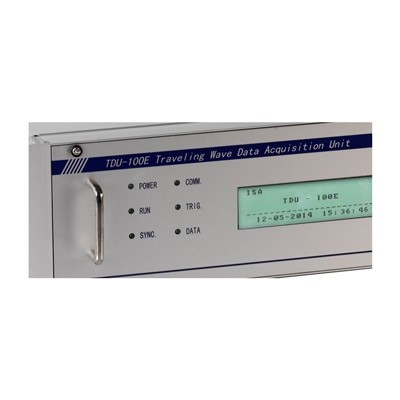

    Система устанавливается в стойку формата 19’’. Подключение к цепям ТТ или ТН может осуществляться как напрямую, так и с использованием высокочастотных разъемных трансформаторов тока.



    Функциональные особенности

    • Наиболее точная система определения места повреждения воздушных линий
    • Большая точность измерений: обычная точность 300 м.
    • На результат не влияет сопротивление КЗ
    • Система подходит для всех типов линий: постоянного и переменного напряжения
    • Автоматический расчет расстояния до места повреждения
    • Неограниченное количество линий для мониторинга
    • Система позволяет увеличить скорость восстановления линии после повреждения
    • Возможность монтажа без отключения оборудования линии и простота наладки
    • Программное обеспечения для автоматического расчета и анализа
    • Возможность использования интерфейсов Ethernet TCP/IP, Модема и подключения к обоим концам линии



    Методы ОМП системы TFS 2100 E на основе контроля бегущих волн

    Метод D – установка двух полукомплектов на обеих сторонах линии, с контролем разности прихода волн.

    Метод A – контроль линии одним полукомплектом с одной стороны (менее точный, полуавтоматический) с использованием принципа отражения бегущей волны от конца линии и места повреждения, где источником волны является короткое замыкание.

    Метод E - контроль линии одним полукомплектом с одной стороны (менее точный, полуавтоматический) с использованием принципа отражения бегущей волны от конца линии и места повреждения, где источником волны является включение высоковольтного выключателя на поврежденной линии.

    Метод W – контроль при помощи множества систем установленных на разных линиях одной энергосистемы.

    Технические характеристики
    Максимальное количество контролируемых линий одним модулем 8 линий (24 входа)
    Частота дискретизации сигналов 500 кГц – 36 Мгц
    Разрешение 12 бит
    Длина записи бегущей волны 1-20 мс
    Встроенная память 8 Гб ( >5000 результатов )
    Погрешность определения места повреждения 150-300 м
