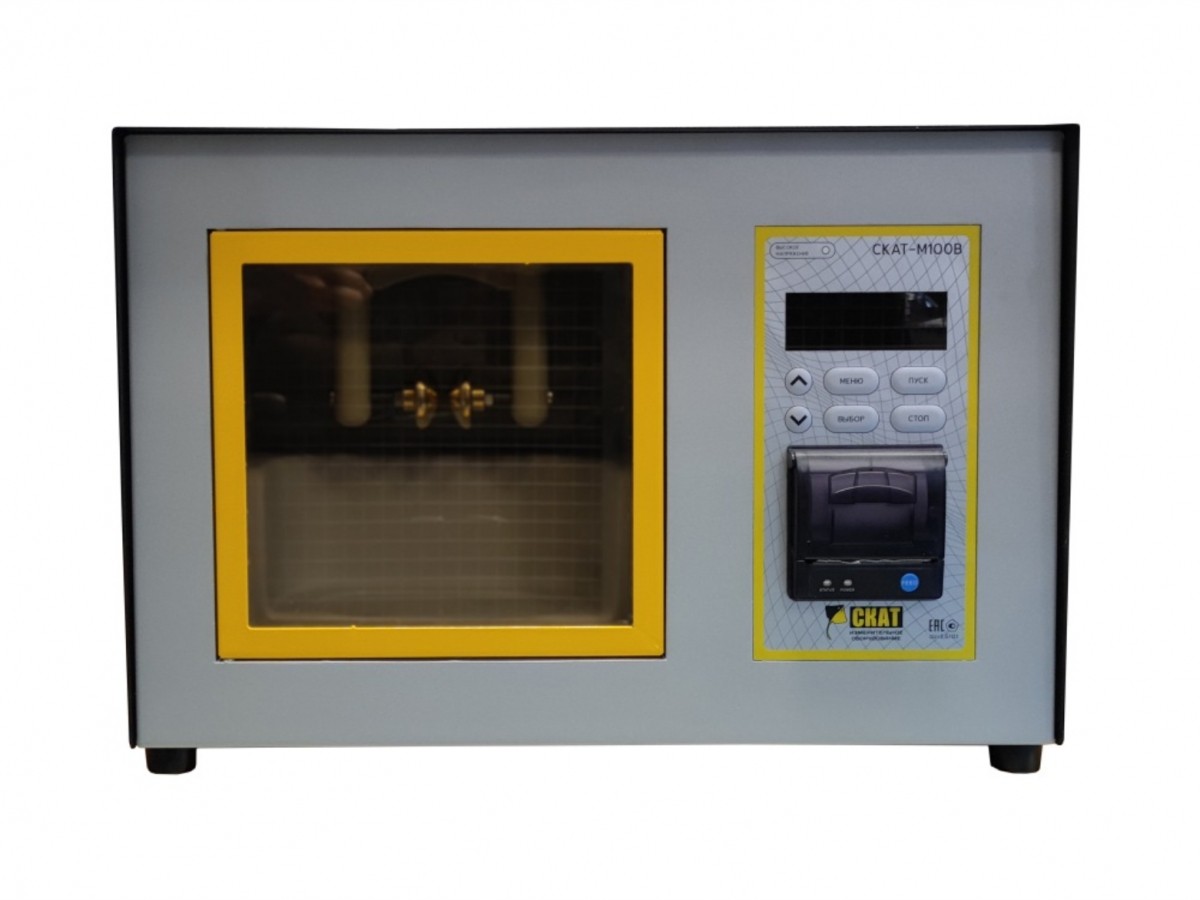

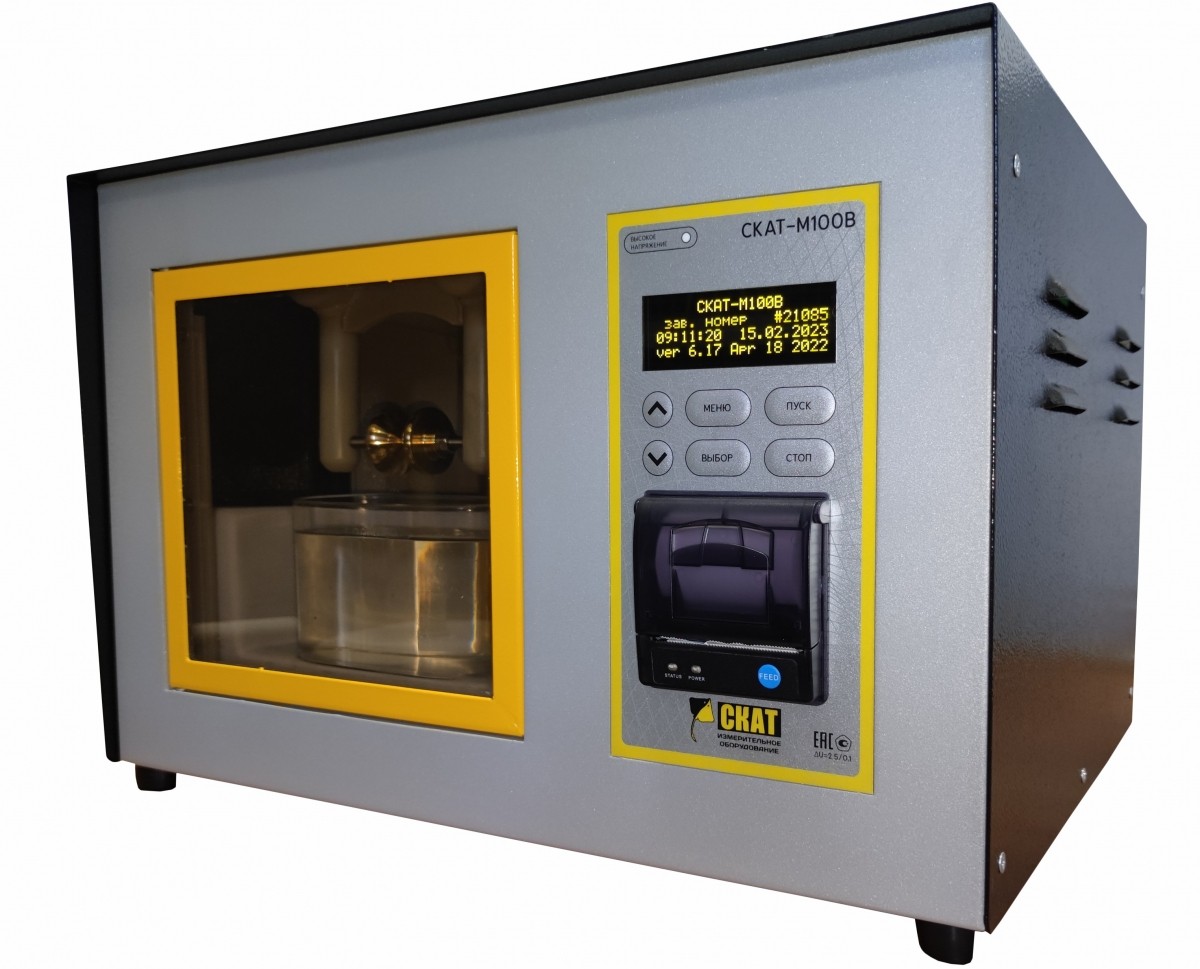

Аппарат «СКАТ-М100В» предназначен для измерения напряжения пробоя трансформаторного масла и других диэлектрических жидкостей при испытаниях переменным напряжением синусоидальной формы частотой 50 Гц, согласно ГОСТ 6581-75.
Условия эксплуатации аппарата «СКАТ-М100В»
■ температура окружающего воздуха от +10 до +40 C
■ относительная влажность воздуха до 80% при температуре +25C.
Основные преимущества
Простота
Для проведения испытаний с помощью «СКАТ-М100В» необходимо выполнить пару простых действий:
- установить емкость с исследуемым диэлектриком на специальный подъемный стол,
- запустить процесс испытания трансформаторного масла.

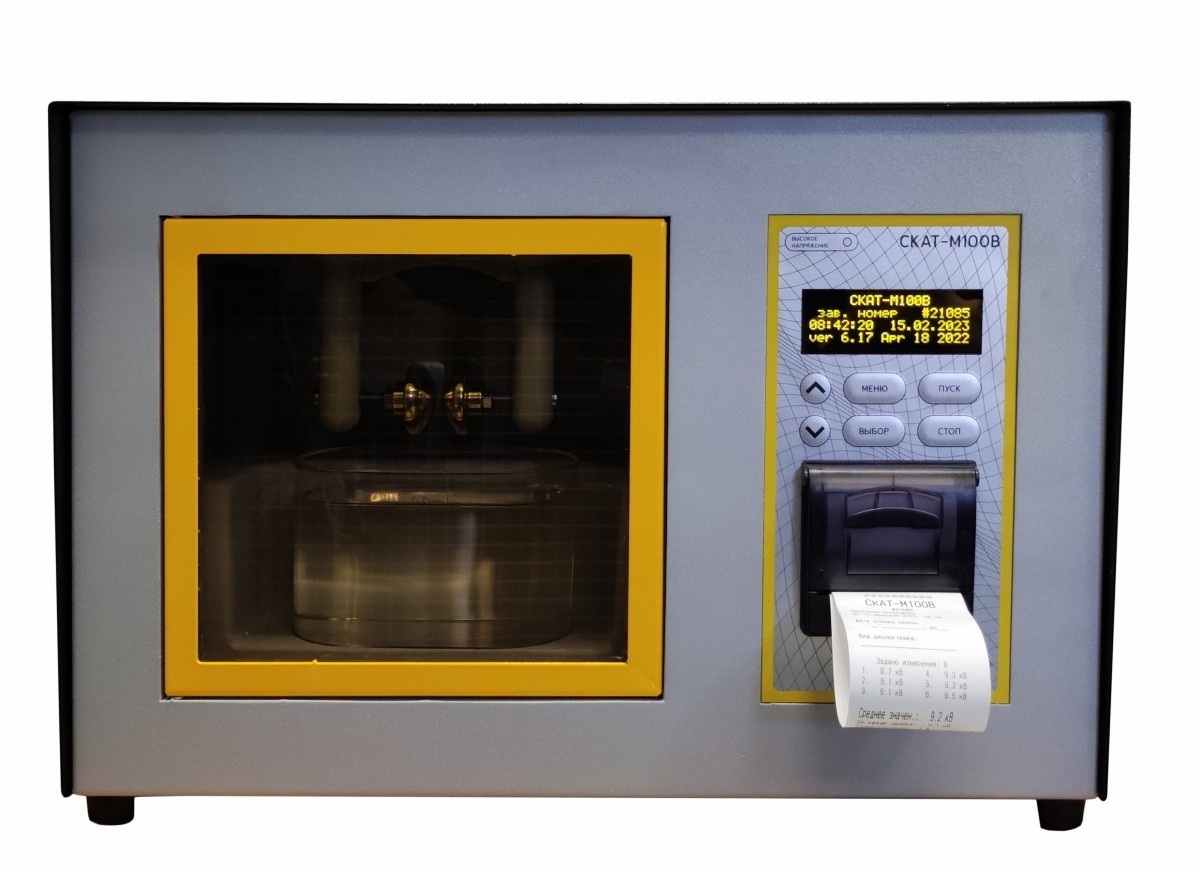

Далее аппарат автоматически проведет все необходимые измерения и вычисления. После окончания испытания «СКАТ-М100В» отобразит результаты (напряжение каждого пробоя, среднее арифметическое значение пробивного напряжения, среднеквадратическое отклонение и коэффициент вариации) на своем дисплее и распечатает протокол испытания на внутреннем принтере.
Удобство
Конструкция испытательной емкости для трансформаторного масла не содержит встроенных электродов. Это существенно упрощает ее эксплуатацию и обслуживание. Благодаря использованию схемы быстрого отключения напряжения в момент пробоя достигается высокая повторяемость результатов испытаний.
Цифровое управление
Управление аппаратом «СКАТ-М100В», изменение настроек и параметров испытаний может осуществляться не только с помощью клавиатуры, но и через сервисную программу на персональном компьютере с помощью USB-интерфейса. Программа также позволяет удаленно считывать информацию с дисплея установки и удаленно управлять клавиатурой, что упрощает процесс поверки и эксплуатации аппарата.
Безопасность

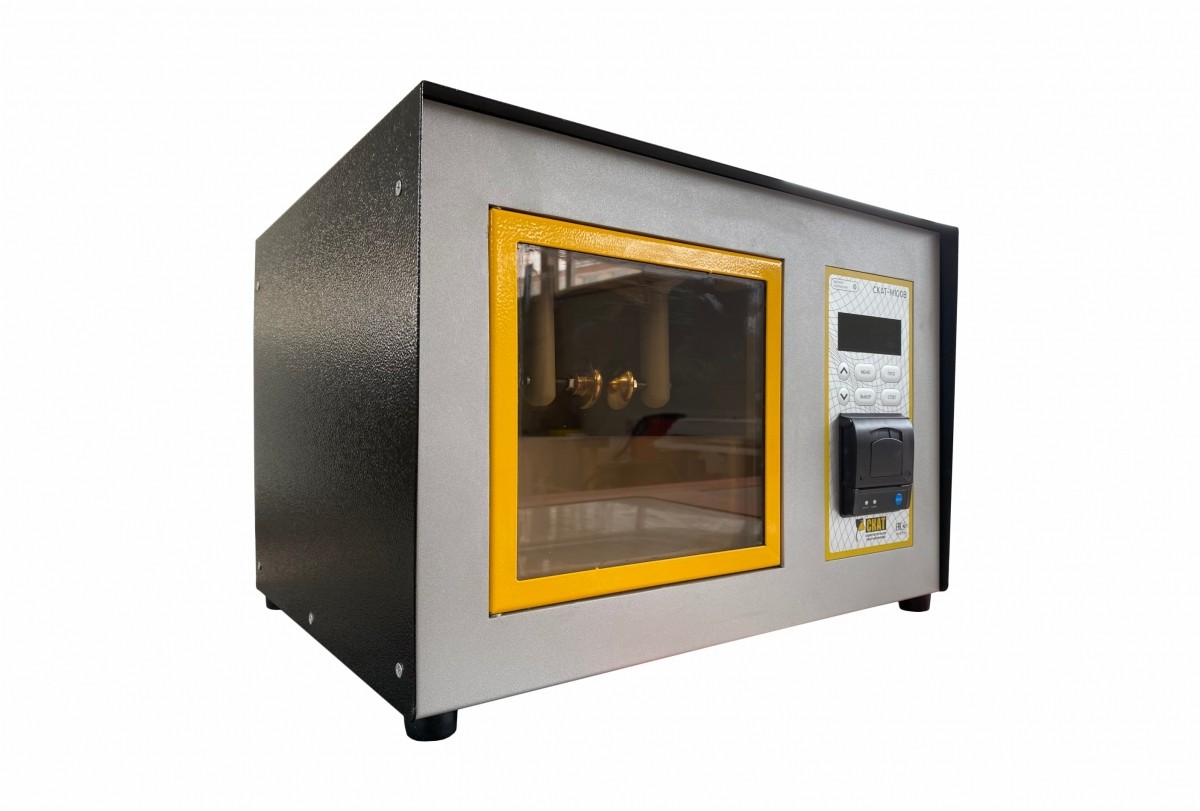

«СКАТ-М100В» выполнен в прочном металлическом корпусе. Это обеспечивает защиту от электромагнитных помех, а также повышает безопасность работы с аппаратом. В случае случайного открытия двери во время проведения испытания, устройство автоматически отключит высокое напряжение, что предотвращает возможные травмы персонала.
| Параметр | Значение | |
|
Рабочие параметры Выходное напряжение |
Диапазон измерения среднеквадратичных значений напряжения, кВ | 10,0...100,0 |
| Допустимая относительная основная погрешность измерения напряжения, % | 2,5 | |
| Дискретность индикации, кВ | 0,1 | |
| Частота, Гц | 50 | |
| Настраиваемый шаг скорости подъема выходного напряжения, кВ/сек | 0,5; 1; 2; 5 | |
| Время отключения подачи напряжения при пробое, не более, мкс | 100 | |
| Системные параметры | Режим испытания | Автоматический |
|
Интерфейсы |
Дисплей | цветной OLED имеющий 4 строки по 20 символов |

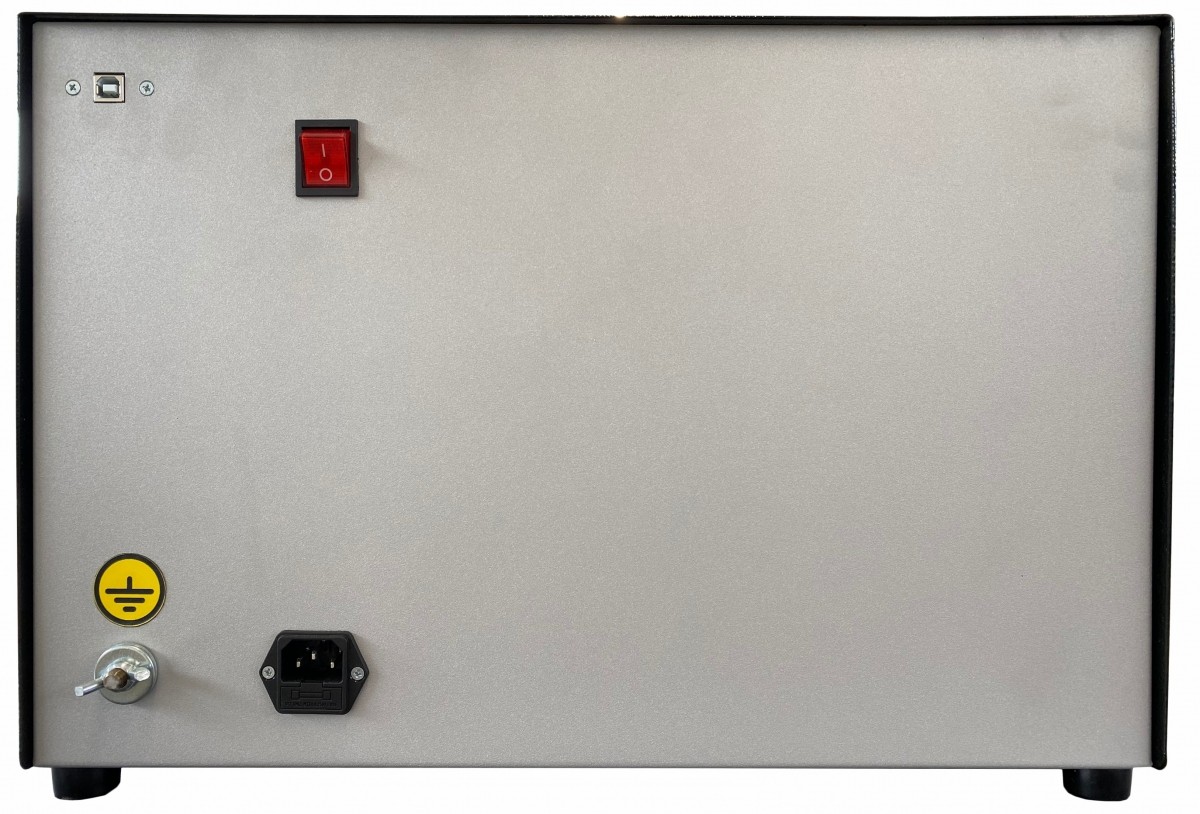

| Интерфейс подключения | USB (сопряжение с ПК) | |
| Принтер | Встроенный термопринтер | |
|
Безопасность |
Заземление | Защитное заземление |
| Защита |
- Защита от превышения выходного напряжения - Защита от перегрузки по току |
|
| Системы отключения высокого напряжения | Автоматическое отключение подачи напряжения при открывании дверцы аппарата | |
|
Параметры питания и потребления |
Напряжение электропитания, В | 220 ± 10 % |
| Частота электрический сети, Гц | 50 ± 0,2% | |
| Потребляемая мощность, не более, Вт | 200 | |
|
Физические параметры |
Габариты, Ш × В × Г, мм | 470 х 370 х 315 |
| Масса, кг | 38 | |
1 560 000 руб.
