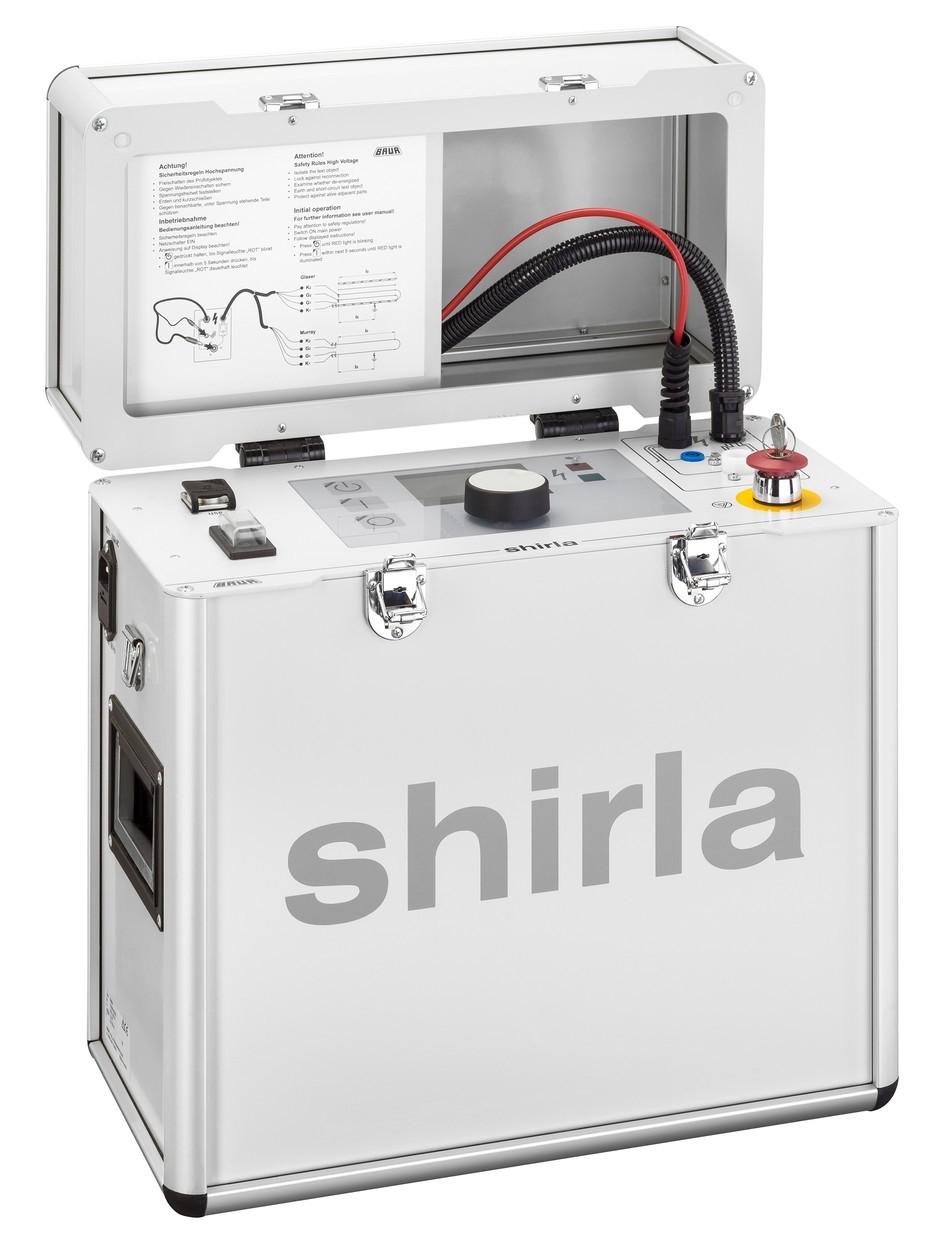

SHIRLA Прибор для определения мест повреждений оболочки

    Универсальная система SHIRLA предназначена для испытаний кабеля и кабельной оболочки, а так же поиска мест повреждений кабелей , в том числе однофазных замыканиях на землю. Напряжение до 10кВ. Встроенный аккумулятор. Вывод отчетов через интерфейс USB 2.0
    • Производитель:  BAUR
    • Гарантия:  1 год
    Описание

    Прибор для проверки оболочки кабеля  Shirla  производства компании BAUR (Австрия) предназначена для испытаний кабелей и оболочек кабелей высокого, среднего и низкого напряжения, предварительного определения  мест повреждений, а также для определения точного места  повреждения  оболочек. Напряжение до 10кВ.Встроенный аккумулятор.  Вывод отчетов через интерфейс  USB 2.0

    Прибор Shirla  позволяет пользователю проводить испытания кабелей низкого напряжения и оболочек кабелей напряжением до 10 кВ. При этом измеряются следующие параметры: сила тока, напряжение и сопротивление в месте повреждения.

    Установка SHIRLA  определяет как низкоомные, так и высокоомные повреждения кабеля. Поиск предварительного места  повреждений кабелей  основано на  принципе измерительного моста по методу Мюррея и Глейзера. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Посредством встроенного источника высокого напряжения (до 10 кВ) можно определить места повреждений с очень высоким сопротивлением.

       Система SHIRLA  дает возможность  выполнить точное определение  места повреждения кабеля используя метод шагового напряжения. Для этого дополнительно к прибору требуется  гальвонометр KMF 1 или универсальный приемник UL 30. Для этого на кабель или оболочку кабеля подаётся импульсное периодическое напряжение до максимум 10 кВ.

    Функциональные особенности:

    • Проверка кабеля и кабельной оболочки напряжением  до 10 кВ
    • Измерение сопротивления
    • Точное определение мест повреждения кабельной оболочки
    • Встроенный разрядный блок
    • Плавно регулируемое напряжение
    • Автоматическое составление отчета об измерении
    • Работа от сети и батареи
    • Управление меню посредством центральной кнопки выбора
    Технические характеристики

    Технические характеристики SHIRLA:

    Общие характеристики



    Входное напряжение

    110 ВAC … 240 ВAC, 50 Гц / 60 Гц

    Макс. входное напряжение

    Макс. 200 ВА

    Дисплей

    цифровой ЖК-дисплей с подсветкой, автоматическая настройка яркости, 320 x 240 точек

    Испытания



    Выходное напряжение

    0 — 10 кВ

    Выходной ток

    10 мА @ 5 кВ, 5 мА @ 10 кВ

    Разрешение

    1 мкА

    Измерение сопротивления

    Да

    Ограничение напряжения и тока

    Да

    Предварительное определение места повреждения кабелея

    Метод измерения

    4-проводниковый измерительный мост по методу Мюррея и Глейзера

    Измеряемое напряжение / Напряжение моста

    до 10 кВ

    Измеряемый ток

    Макс. 50 мА

    Точность

    ± 0,1%

    Ход измерения

    Полностью автоматическая коррекция моста и измерения

    Устанавливаемые кабельные участки

    50 участков

    Ограничение напряжения и тока

    Да

    Точное определение места повреждения кабеля

    Импульсное напряжение

    100 В – 10 кВ

    Импульсный ток

    |Макс. 700 мА

    Образец импульса

    Три образца импульса на выбор

    Работа от батареи

    |Встроенный аккумулятор, Работа от аккумулятора при любом использовании

    Составление отчета

    Автоматический отчет об измерении для проверки и локализации повреждений, вывод отчета через интерфейс USB 2.0

    Рабочая температура

    -20°C…. +50°C

    Температура хранения

    -40°C…. +60°C

    Относительная влажность воздуха

    Не конденсировать

    Размеры (в мм)

    Прибл. 440 x 490 x 220 (Д x В x Ш)

    Вес, включая принадлежности

    < 20 кг

    Основной комплект поставки Shirla:

    • Установка SHIRLA
    • Высоковольтный соединительный кабель
    • 4-проводный соединительный
    • Соединительные клеммы
    • Комплект соединительных кабелей
    • Заземляющий провод
    • Сетевой кабель
    • USB-карта
    • Переносной ремень
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»
    • Свидетельство о первичной поверке
