PGK260 HB Установка высоковольтная испытательная

    Высоковольтная установка для испытаний напряжением постоянного тока до 260 кВ , переменным напряжением промышленной частоты 50Гц до 190кВ.
    • Производитель:  BAUR
    • Гарантия:  1 год
    Цена
    4 183 987 руб.
    0 руб.
    Описание

    Высоковольтная установка  PGK 260 HB, производства компании BAUR (Австрия), предназначена для испытаний напряжением постоянного тока , положительной или отрицательной полярности до 260 кВ и переменным на промышленной частоте до  190 кВ.

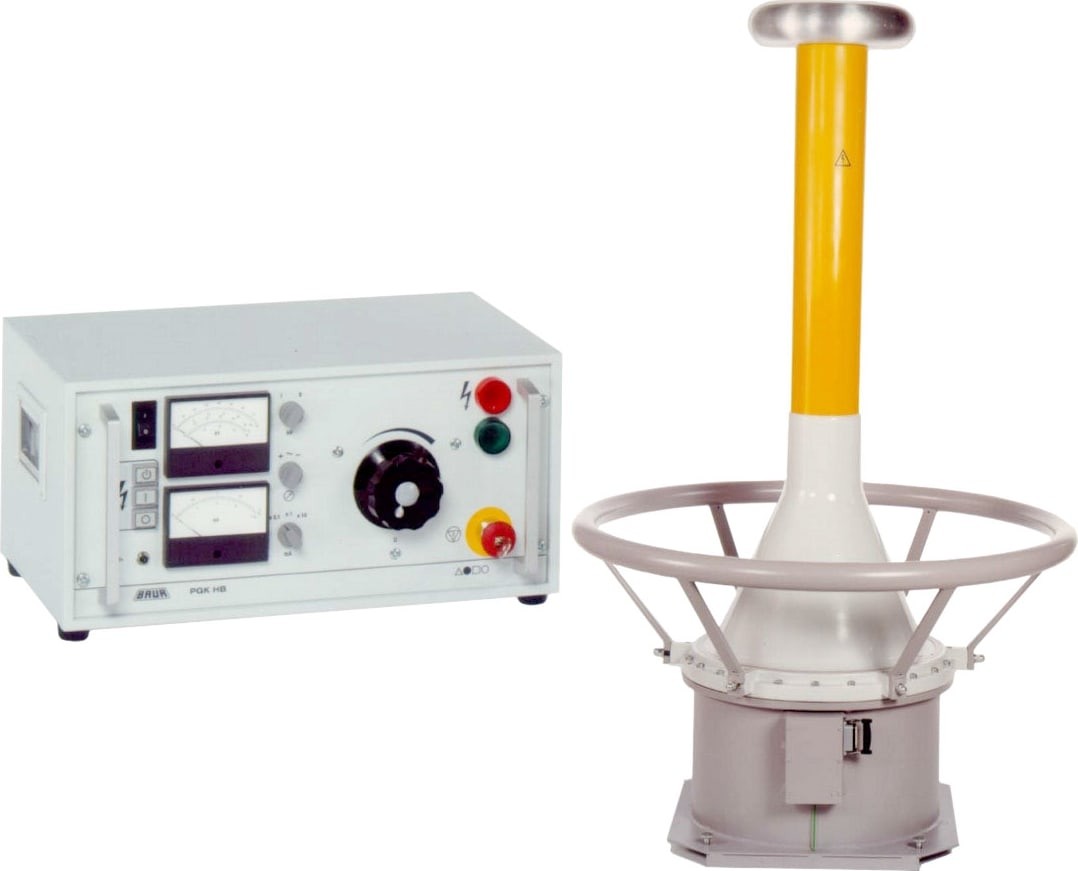

    установка PGK 260 HB состоит из двух блоков. Рабочий блок в конструкции сделан под размер  19-дюймовой аппаратной стойки. Этот блок  имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Функциональные особенности:

    • Конструкция не требует технического обслуживания
    • выходное напряжение регулируется
    • обеспечение высокого класса безопасности при эксплуатации
    • защита от короткого замыкания путем ограничения тока внутри аппаратуры
    • индикация напряжения
    • измерение тока утечки
    • защита от перегрузки
    Технические характеристики

    Технические характеристики PGK260 HB:

    Электропитание от сети

    220 … 240 В

    Частота сетевого напряжения

    от 45 до 60 Гц

    Энергопотребление

    2600 ВА

    Энергопотребление в режиме КЗ

    5000 ВА

    Номинальное выходное напряжение переменного тока (действующее значение)/постоянного тока

    190 кВ/260 кВ

    Выходной переменный ток (действующее значение)/постоянный ток

    9 мА/4 мА

    Ток при коротком замыкании

    20 мА/20 мА

    Относительная влажность

    без конденсации влаги

    Интервал температур окружающего воздуха

    рабочий:                                 0 … + 45 ˚С

    интервал для хранения:         -20 … +60 ˚С

    Погрешность измерителя высокого напряжения

    2,5%

    Погрешность миллиамперметра

    2,5%

    Размеры корпуса блока управления (ширина ´высота ´ глубина)

    502 ´ 241 ´ 290 мм

    Размеры высоковольтного блока (высота/диаметр)

    2050 мм/1270 мм

    Масса блока управления

    19 кг

    Масса высоковольтного блока

    280 кг

    Основная комплектация PGK260 HB:

    • Высоковольтный блок
    • Блок управления
    • Разрядная штанга ,  42 кВ
    • Соединительный кабель  установка-модуль управления 5м
    • Кабель заземления , 3м
    • Высоковольтный кабель с клещами , 2,5 м
    • Кабель питания
    • Руководство по эксплуатации
