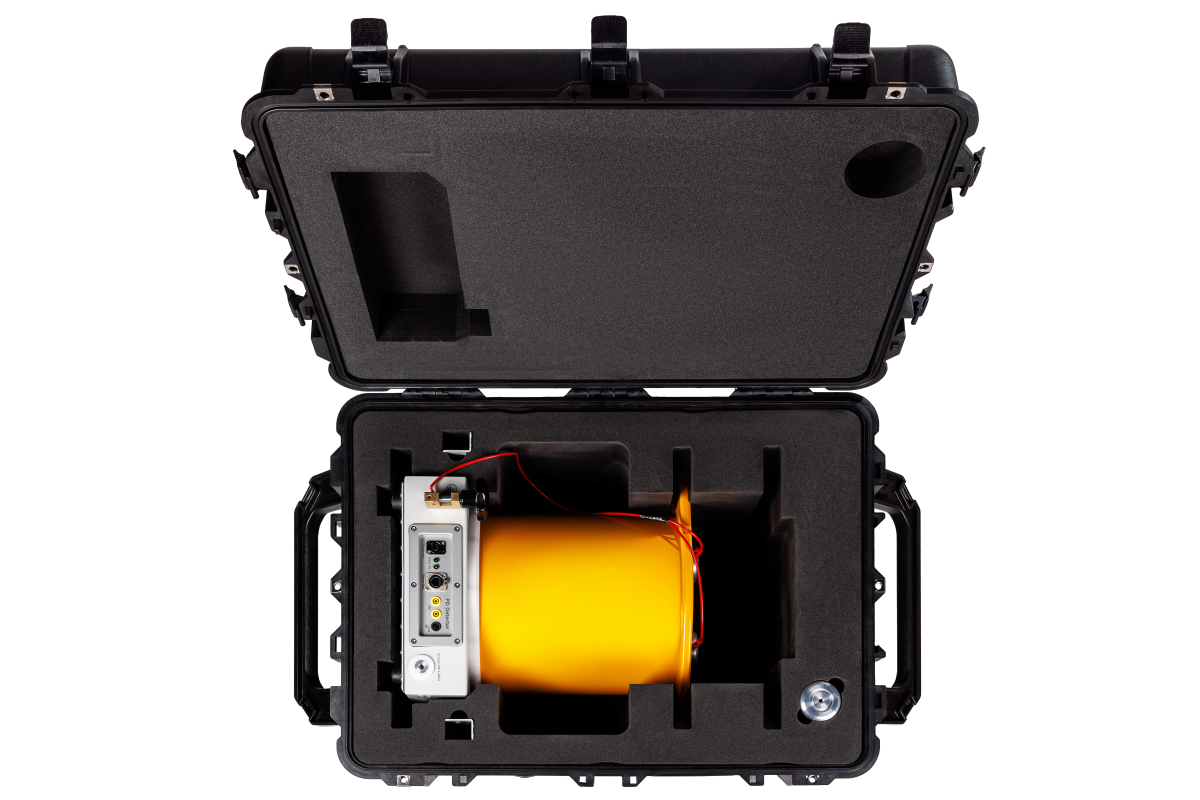

PD-TaD 62 Портативная система диагностики ЧР

Назначение

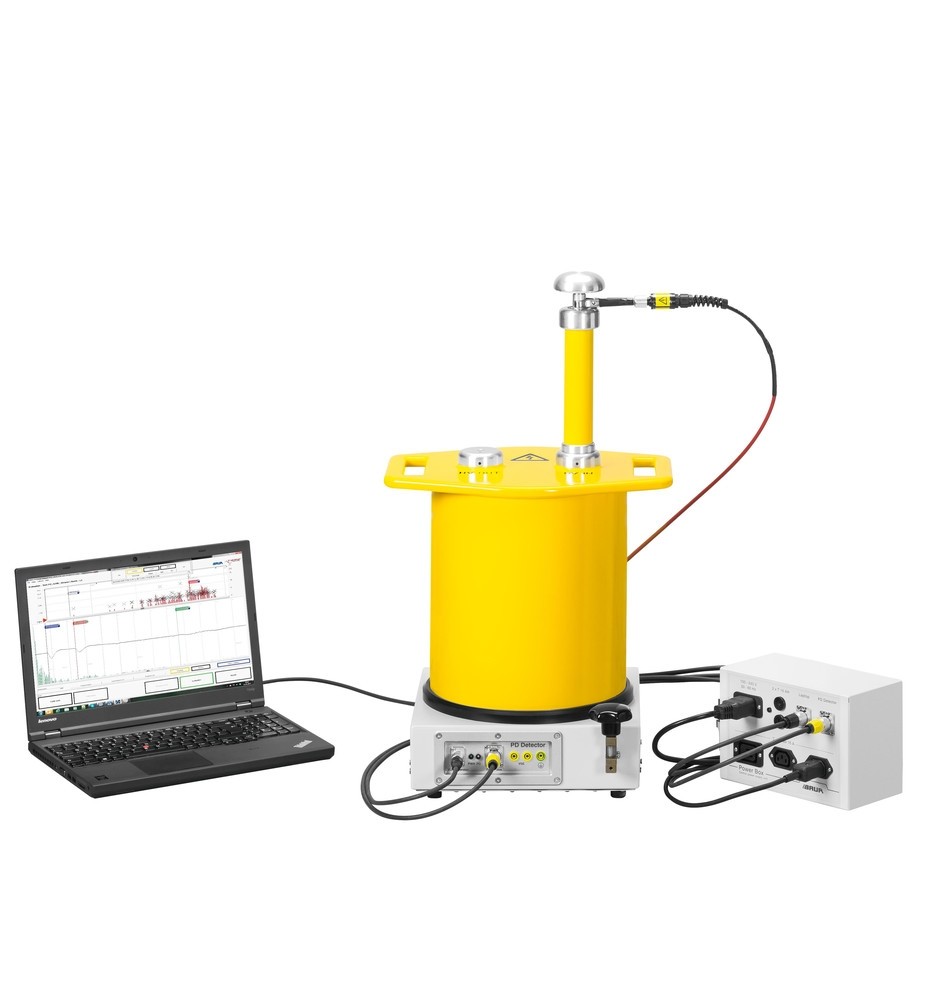

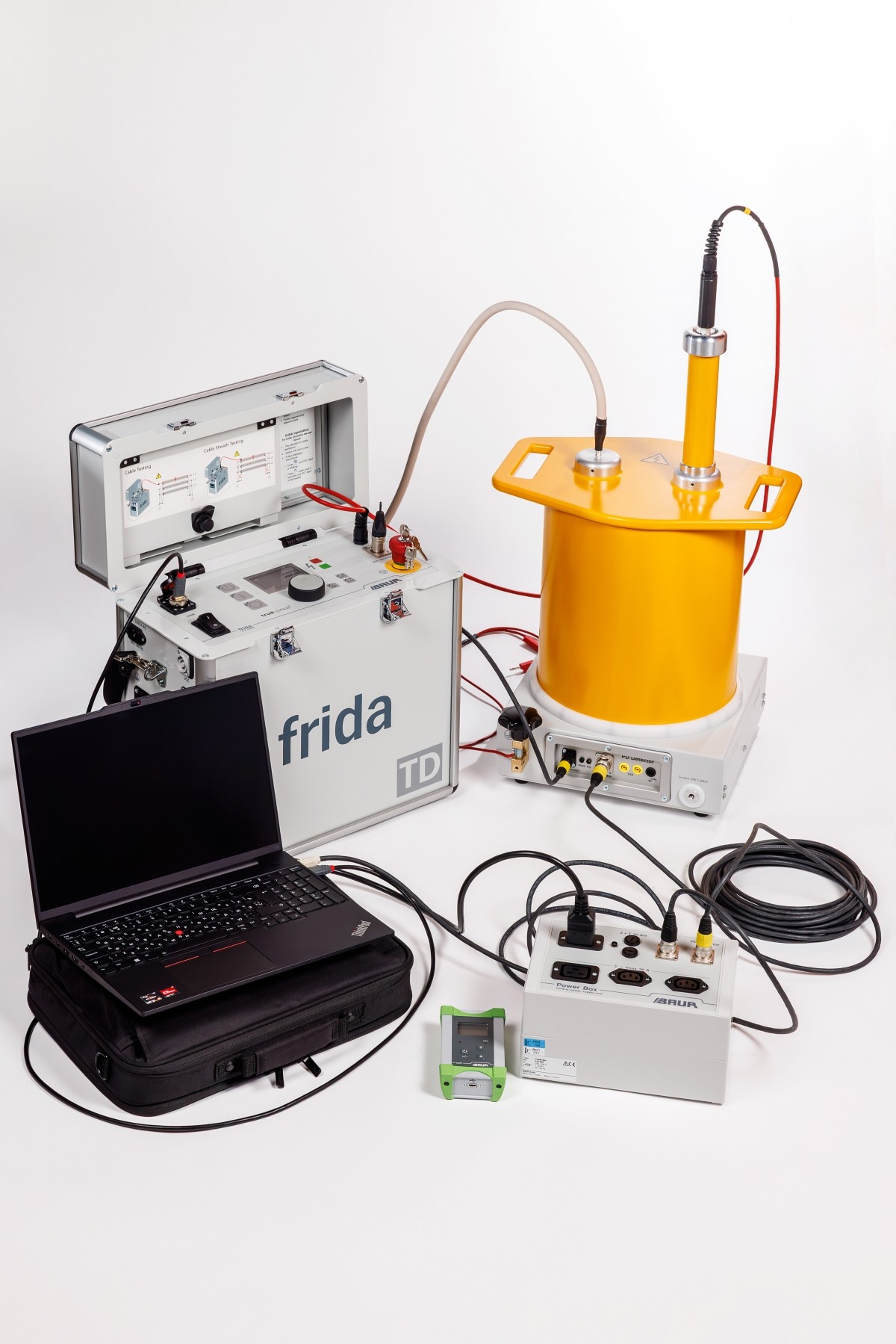

BAUR PD-TaD 62 — компактная портативная система для диагностики состояния кабельных линий среднего напряжения классом 6–35 кВ. Прибор используется совместно с СНЧ-генератором BAUR (frida, viola или их модификации TD) и позволяет выполнять измерение, анализ и локализацию частичных разрядов в кабелях и кабельной арматуре. За счёт совмещения диагностики ЧР и измерения tan δ система даёт полную картину состояния изоляции в рамках одного испытания.

Принцип работы

Регистрация частичных разрядов выполняется электрическим методом в соответствии с IEC 60270 (ГОСТ Р 55191-2012). СНЧ-генератор подаёт на кабель напряжение формы VLF truesinus® частотой 0,1 Гц, обеспечивающее равномерную нагрузку на изоляцию. Конденсатор связи ёмкостью 10 нФ, интегрированный в корпус PD-TaD 62, отводит импульсы ЧР и передаёт их на цифровой детектор для обработки.

Локализация источников ЧР выполняется методом рефлектометрии во временной области (TDR): по разности времён прихода прямого и отражённого импульсов система вычисляет расстояние до дефекта. Частота дискретизации 100 Мвыб/с и полоса пропускания 100 МГц обеспечивают точность локализации порядка 1% от длины кабеля в диапазоне от 10 до 12 800 м.

Диагностические возможности

PD-TaD 62 помогает не только обнаруживать активные дефекты и определять их местоположение, но и оценивать степень диэлектрического старения изоляции. Такой подход особенно важен при диагностике кабельных сетей, где необходимо своевременно выявлять скрытые проблемы — влажные муфты, дефекты монтажа или начальные стадии разрушения изоляции. Совместный контроль ЧР и tan δ повышает достоверность результатов и позволяет эффективнее планировать ремонтные работы.

Система поддерживает:

• измерение и локализацию частичных разрядов (диапазон от 1 пКл до 100 нКл, разрешение 0,1 пКл)
• СНЧ-испытания с параллельным контролем ЧР
• совместное измерение ЧР и tan δ
• комбинированное испытание Full MWT (Full Monitored Withstand Test) по IEEE 400.2
• фазоразрешённое представление ЧР — PRPD (опция)

Типы обнаруживаемых дефектов: загрязнение и окисление концевых муфт (скользящие разряды), ошибки монтажа и дефекты изготовления кабеля (внутренние ЧР), трещины, воздушные каверны и загрязнения в теле изоляции, водяные и электрические триинги, увлажнение муфт на кабелях с изоляцией из СПЭ.

Области применения

• силовые кабельные линии 6–35 кВ
• соединительные и концевые кабельные муфты
• кабели с изоляцией из сшитого полиэтилена (СПЭ/XLPE)
• оценка степени старения изоляции и выявление скрытых дефектов
• приёмосдаточные испытания кабельных линий после прокладки и монтажа
• периодический мониторинг кабельных сетей электросетевых компаний и промышленных предприятий
• обследование кабельных систем объектов ветровой и солнечной генерации
• работа в составе передвижных электротехнических лабораторий, в том числе серии СКАН производства Энергоскан

Ключевые преимущества

• два метода диагностики в одном решении: ЧР и tan δ
• локализация дефектных участков с точностью порядка 1% длины кабеля в диапазоне до 12 800 м
• сокращение времени обследования до 75% за счёт параллельных измерений и автоматической оптимизации
• выявление скрытых проблем, которые сложно обнаружить одним методом
• поддержка комбинированного испытания Full MWT по IEEE 400.2
• компактность и мобильность — масса 17,5 кг, удобная работа непосредственно на объекте
• питание и передача данных по одному кабелю (PoE) — не требуется дополнительный источник питания на месте измерений
• эффективное подавление помех — гальваническая развязка и ВЧ-фильтр
