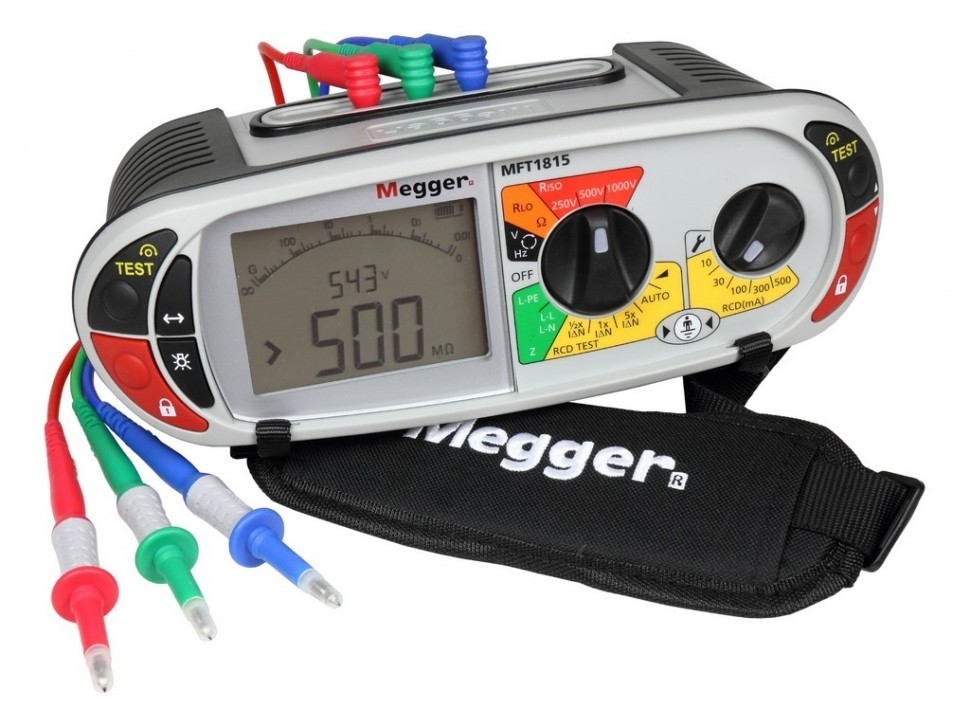

Измеритель параметров электробезопасности установок MFT1815, производства компании Megger (Англия), предназначен для измерения и тестирования параметров электроустановок (проводка, УЗО, заземление и тд.) напряжением до 1000 В.
MFT1815 позволяет тестировать изоляцию напряжением 250В и 500В с измерением сопротивления в диапазоне от 10кОм до 500МОм. Целостность цепи определяется на токе 200мА.
Так же многофункциональный тестер MFT1815 осуществляет тестирование УЗО, номиналом 30 мА, 100 мА, 300 мА, 500 мА. Тестирование проводится током: 1xI в положении 0˚ и 180.
Измерения параметров петли MFT1815 Megger проводит двухпроводным способом. 2-х проводное тестирование электрических цепей выполняется при помощи всего двух измерительных щупов, измерения - Фаза – Земля / Фаза – Ноль / Фаза – Фаза. Третий провод, который мог бы вызвать путаницу при определении части тестируемой цепи, не нужен. Измерения проходят в диапазоне напряжений от 28В до 280В переменного тока в однофазных цепях до 480 в трехфазных. Ток короткого замыкания (КЗ) рассчитывается до 20кА, используя измеренное напряжения и сопротивление петли.
Mногофункциональный тестер MFT1815 измеряет переменное напряжение до 600В, позволяет измерять частоту в диапазоне от 15Гц до 400 Гц и определять порядок чередования фаз.
Mногофункциональный тестер MFT-1815 имеет большой ЖК дисплей с цифровым отображением и имитацией аналоговой шкалы. Выбор режима тестирования или измерения прост и удобен, а также разделен цветовой градацией. Большое внимание уделено безопасности тестирования, в случае если проверяемая электроустановка находится под напряжением, оператор будет об этом оповещен, а прибор не выйдет из строя (в рамках стандарта CATIV).
Mногофункциональный тестер MFT1815 Megger выполнен в ударопрочном, влаго-пылезащищенном корпусе (IP 54).
Функциональные особенности прибора MFT 1815:
Технические характеристики MFT1815 Megger:
|
Тестирование изоляции |
|
|
Напряжение тестирования изоляции |
500 В, 250 В |
|
Ток КЗ/нагрузки |
1,5 мА/1 мА |
|
Измерение сопротивления и тест проводимости |
|
|
Диапазоны измерения сопротивления |
0,01 Ом – 99,9 Ом; 100 Ом – 99,9 кОм |
|
Макс. Напряжение |
5 В ± 1 В |
|
Ток |
205 мА ± 5 мА |
|
Тестирование петли |
|
|
Тестирование |
Фаза-Фаза, Фаза-Нейтраль(Нуль), Фаза-Земля |
|
Напряжение Фаза-Земля |
48 В – 280 В (45 Гц-65 Гц) |
|
Напряжение Фаза-Фаза |
48 В – 500 В (45 Гц-65 Гц) |
|
Диапазон измерения сопротивления петли |
0,01 Ом – 999 Ом |
|
Ток короткого замыкания |
До 20 кА |
|
Тест УЗО |
|
|
Тип УЗО |
А, АС |
|
Токи |
30 мА, 100 мА, 300 мА, 500 мА |
|
Режим |
Тестирование номинальным током |
|
Измерение параметров сети |
|
|
Измерение напряжения и частоты сети |
10 В – 600 В (15Гц-400Гц) |
|
Общие параметры |
|
|
Диапазон рабочих температур |
-10 °С…+55 °С |
|
Работа от: |
6 батарей АА |
|
Масса |
1 кг (с батареями) |
|
Габаритные размеры |
150 мм х 85 мм х 235 мм |
|
Защита от пыли и влаги |
IP 54 |
|
Безопасность |
CAT IV |
Основная комплектация MFT 1815:
Дополнительная комплектация :
