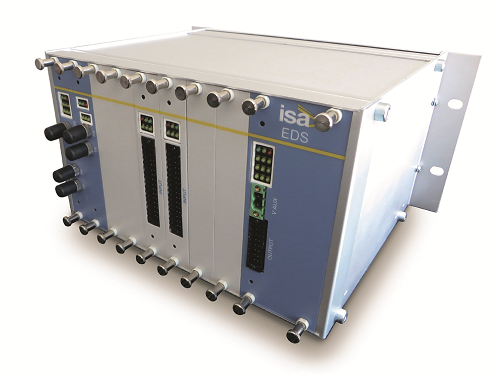

EDS Система мониторинга трансформаторов и подстанционного оборудования

    Система EDS предназначена для постоянного мониторинга состояния оборудования подстанции. Переход от периодического контроля состояния оборудования к постоянному мониторингу позволяет значительно повысить надежность работы оборудования и энергосистемы в целом.

    Система EDS позволяет контролировать состояние подстанционного оборудования в реальном времени с возможностью вывода всей информации на один или несколько пультов. Также информация может собираться с оборудования нескольких подстанции и интегрироваться в одну систему.

    Система осуществлять контроль следующих параметров

    Силовые трансформаторы
    токи и напряжения трансформатора
    допустимые систематические и аварийные перегрузки
    время работы трансформатора
    температура верхних и нижних слоев масла, окружающей среды, бака, переключающего устройства и оценка теплового старения
    система охлаждения
    растворенные газы (до 8 газов) и влагосодержание (H2O) в масле
    состояние вводов (емкость, тангенс угла диэлектрических потерь, частичные разряды)
    положения и состояние РПН

    Трансформаторы тока
    температура элегаза (SF6)
    давление Элегаза (SF6) и его изменение

    Трансформаторы напряжения
    вторичное напряжение

    Высоковольтные выключатели
    временные характеристики вспомогательных контактов
    время дребезга вспомогательных контактов
    интеграл Джоуля (I2t)
    кривые токов электромагнитов ВКЛ/ОТКЛ
    время работы привода
    напряжение оперативного питания
    элегаз (SF6) – температура, давление и его изменение

    ОПН
    ток третьей гармоники
    ток (действительное значение)
    суммарный ток
    счетчик разрядов

    КРУЭ
    элегаз (SF6) – температура, давление и его изменение
    временные характеристики вспомогательных контактов выключателя
    интеграл Джоуля (I2t)
    кривые токов электромагнитов ВКЛ/ОТКЛ
    напряжение оперативного питания

    Система состоит из трех основных модулей

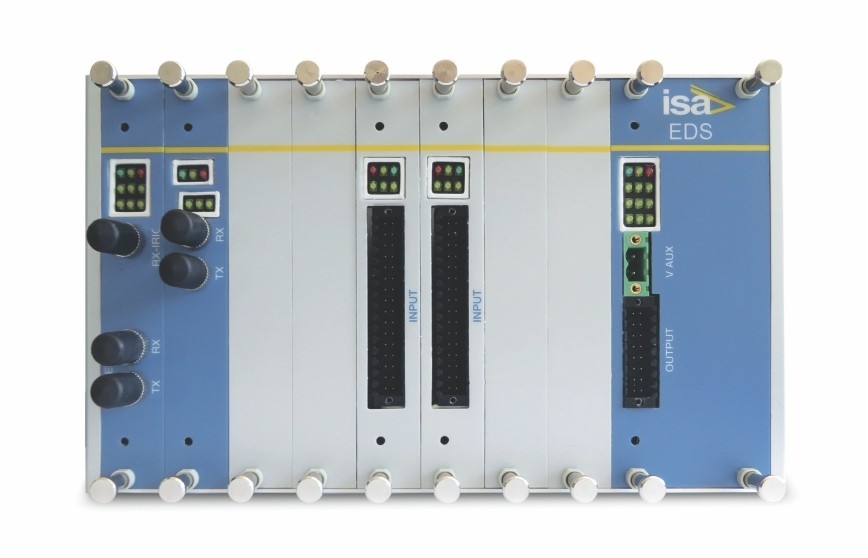

    Главный модуль – собирает всю информацию с периферийных модулей, осуществляет расчет параметров и выдачу информации оператору.

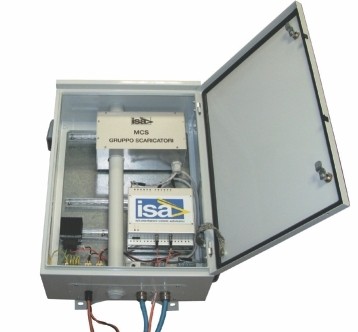

    Периферийные модули – находятся рядом с контролируемым оборудованием. Осуществляют сбор информации с датчиков и вспомогательных модулей и передачу ее в главный модуль. Могут выполнять функцию главного модуля в случае установки только одного периферийного модуля.
    Датчики – осуществляют измерение параметров.

    Программное обеспечение EDS – веб-приложение, которое позволяет осуществить контроль и анализ состояния оборудования оператором. Доступ к ПО возможен с любого ПК в сети. Авторизованный персонал может получать данные непосредственно со своего рабочего места. В случае превышения уставок по контролируемым параметрам система выдает аварийное сообщение на пульт управления диспетчера. Вся информация и аварийные сообщения сохраняются в базу данных.
