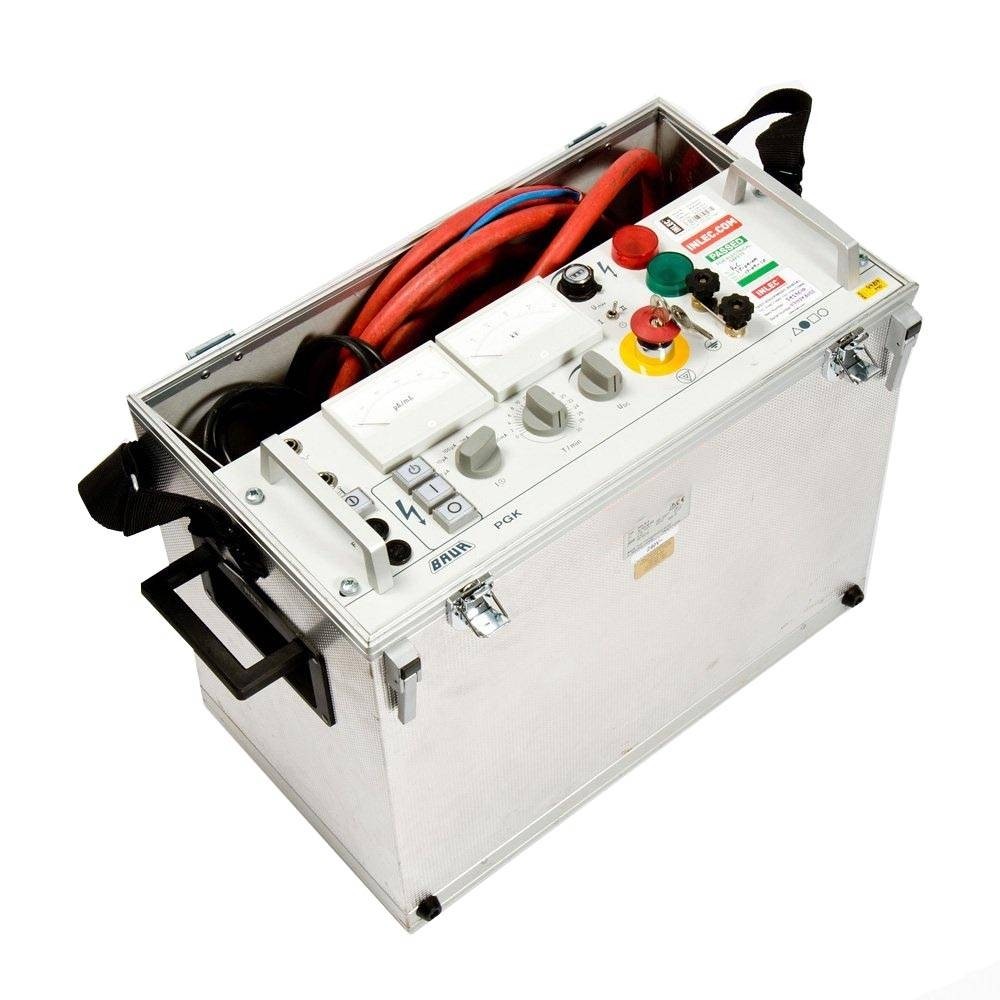

Высоковольтная переносная установка PGK80 , производства компании BAUR (Австрия) , предназначена для испытаний кабелей и электрооборудования напряжением постоянного тока до 80 кВ. Отличительными особенностями этих приборов являются малый вес и компактный размер.
Все необходимые соединительные элементы и провода расположены в транспортировочном кейсе, который имеет удобную конструкцию. Приборы серии PGK особенно подходят для испытания подземных кабелей среднего напряжения с пропитанной бумажной изоляцией. Благодаря высокой чувствительности измерения тока, данные приборы позволяют определять сопротивление изоляции, с точностью до терраома . Приборы оборудованы автоматическим герметичным разрядным устройством, таймером, и самописцем, предназначенным для регистрации тока .
Функциональные особенности PGK80:
Технические характеристики PGK80 BAUR:
|
Электропитание от сети |
220 - 230 В |
|
Частота сетевого напряжения |
50 - 60 Гц |
|
Макс. энергопотребление |
1600 ВА |
|
Номинальное выходное напряжение постоянного тока |
80 кВ |
|
Номинальный выходной ток |
2 мА |
|
Выходной ток при коротком замыкании |
25 мА |
|
Таймер |
0 … 30 мин |
|
Разрядное устройство |
максимальная энергия разряда 8000 Вт, при 1 разряде с 15-мин. интервалом; Tu = 20 °С |
|
Диапазон измерения напряжения |
0 - 50 кВ 0- 10 кВ |
|
Погрешность измерителя высокого напряжения |
±2,5 % |
|
Диапазон измерения тока |
1 мкА/10 мкА/100 мкА; 1 мА/10 мА/100 мА |
|
Наименьший считываемый ток |
20 нА |
|
Относительная влажность |
без конденсации влаги |
|
Интервал температур окружающего воздуха |
|
|
Рабочий: |
0 … + 45 ˚С |
|
Складского хранения: |
-20 … +60 ˚С |
|
Размеры , мм |
495 ´ 460 ´ 285 |
|
Масса |
25 кг |
Основная комплектация:
